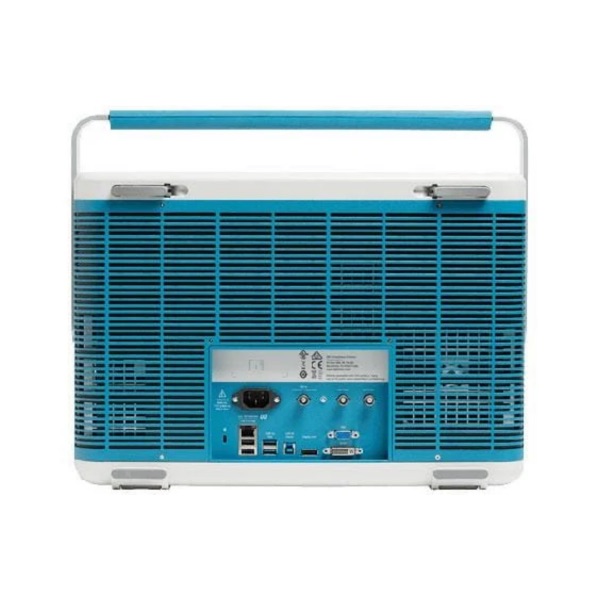

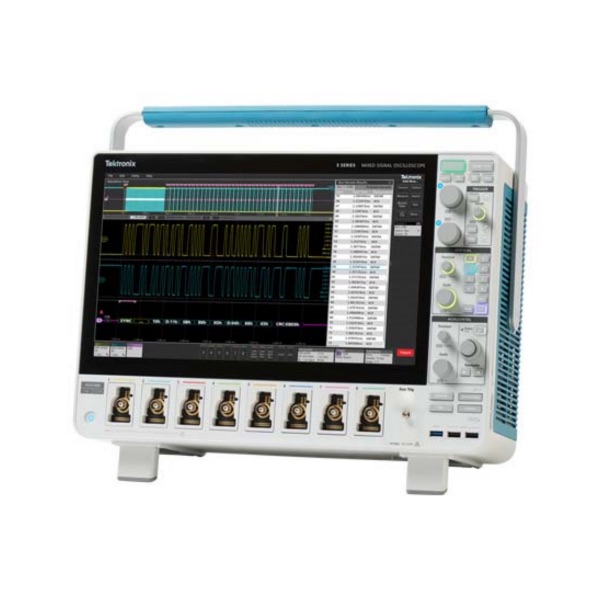

型号概述
|
型号 |
模拟带宽 |
采样率 |
记录长度 |
模拟通道 |
数字通道数 |
函数发生器输出 |
|
MSO54B |
350 MHz - 2 GHz |
6.25GS/s |
62.5 M - 500 M |
4 |
多达32（可选） |
1（选配） |
|
MSO56B |
350 MHz - 2 GHz |
6.25GS/s |
62.5 M - 500 M |
6 |
多达48（可选） |
1（选配） |
|
MSO58B |
350 MHz - 2 GHz |
6.25GS/s |
62.5 M - 500 M |
8 |
多达64（可选） |
1（选配） |
|
型号 |
MSO54B |
MSO56B |
MSO58B |
|
|
FlexChannel 输入通道 |
4 |
6 |
8 |
|
|
最大模拟通道数 |
4 |
6 |
8 |
|
|
最大数字通道数（带可选逻辑探头） |
32 |
48 |
64 |
|
|
带宽（计算的上升时间） |
350 MHz (1.15 ns)， 500 MHz (800 ps)， 1 GHz (400 ps)， 2 GHz (225 ps) |
|||
|
DC 增益精度 |
< 2 GHz 型号 |
50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） |
||
|
2 GHz 型号 |
50 Ω：±1.2%，(±2.0% @ ≤ 1 mV/div) ±0.6% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） |
|||
|
ADC 分辨率 |
12位 |
|||
|
垂直分辨率 |
8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s（高分辨率） 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率） |
|||
|
采样率 |
在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率） |
|||
|
记录长度（标配） |
在所有模拟/数字通道上 62.5 M 点 |
|||
|
记录长度（选配） |
所有模拟/数字通道上 125 M、250 M 或 500 M 样点 |
|||
|
任意波形/函数发生器（可选） |
13 种预先定义的波形类型，高达 100 MHz 输出 |
|||
|
DVM |
4 位 DVM（产品注册后免费） |
|||
|
触发频率计数器 |
8 位频率计数器（产品注册后免费） |
|||
主要特点
了解 5 系列 B
- 满足当今和未来需求的性能
- 直观的控制
- 富有洞察力的测量和分析
- 多通道频谱分析
富有洞察力的测量
使用高分辨率 12 位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。
- 1.25 GHz 时为 12 位分辨率，50 MHz 时为 16 位分辨率
- 内置 DDC 支持多通道同步频谱分析
- 结果表、测量统计数据、直方图和和趋势图视图
高级解决方案
5 系列支持广泛的特定应用测量，满足您的各种需求。单独添加高级分析程序包或安装应用程序包，以处理更多不同的工作。
- 支持超过 25 种串行协议，覆盖常见的接口
- 先进的单相和三相功率分析程序包
- 确保信号完整性和电源完整性的测量工具
- 可选的Windows® 操作系统让您可以运行 PC 软件
查看更多信号的更多方法
使用多功能输入和先进的探测技术，您可以看到更多信息。
- 多达 8 个 FlexChannel™ 输入，支持多达 8 个模拟或 64 个数字信号，以及一个外部触发输入
- 包括 500 MHz 或 1 GHz 探头，输入电容仅为 3.9 pF
- TekVPI 探头接口支持广泛的有源探头、差分探头、绝缘探头和电流探头
