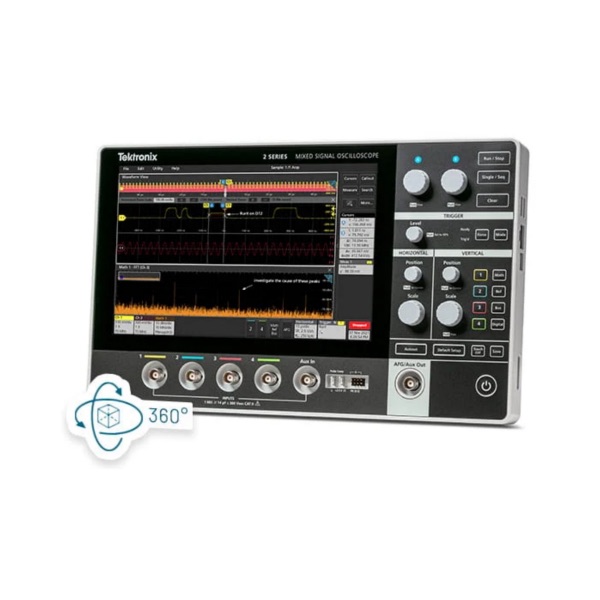

快速选型
|
型号 |
MSO22 |
MSO24 |
|
模拟通道 |
2 |
4 |
|
模拟通道带宽 |
70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz |
|
|
500 MHz 保证带宽，4 mV/div - 10 V/div |
||
|
采样率 |
1.25 GS/s 全通道，2.5 GS/s 半通道（交错） |
|
|
记录长度 |
10 M |
|
|
数字通道 |
16 |
|
|
AFG 输出 |
1（带 Aux Out 的多路复用） |
|
主要性能指标
- 模拟输入通道
- 2路或4路输入
- 带宽
- 70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
- 采样率
- 2.5 GS/s 半通道
- 1.25 GS/s 全通道
- 记录长度
- 每个通道 10 M 个点
- 垂直分辨率
- 8 位 ADC
- 高分辨率模式下高达 16 位
- 标准触发类型
- 边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降时间和并行总线
- 标准分析
- 光标：波形、V 条、H 条和 V&H 条
- 测量：37
- 绘图：XY，限值模板
- 数学：基本波形代数、FFT 和高级公式编辑器
- 搜索：搜索任何触发标准
- 串行触发、解码和分析（选配）
- I²C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT
- 数字输入通道（选配）
- 16 路输入
- 任意函数发生器（选配）
- 50 MHz 波形生成
- 波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢波、心电图
- 数字码型发生器（选配）
- 4 位
- 用户定义、手动和切换
- 显示器
- 10.1 英寸 TFT 彩色
- WXGA (1280 x 800) 分辨率
- 容性（多触点）触摸屏
- 连接
- USB 2.0 设备（单端口）
- USB 2.0 主机（双端口）
- LAN（10/100 MB/s Base-T 以太网）

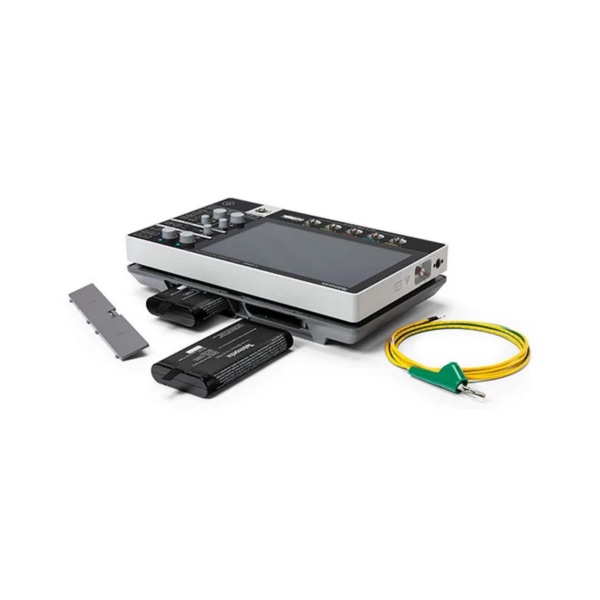

- 电池组（选配）
- 电池组，带 2 个电池槽，具有热插拔功能
- 正常使用时间为 8 小时（两节电池）
- 远程控制
- 借助网络连接和远程虚拟网络计算 (VNC)，可远程查看和控制示波器
- VESA 安装
- 100 mm x 100 mm VESA 接口
- 安全性
- Kensington 防盗锁，T-Bar 型
- 标准探头
- 每条通道一个 TPP0200 200 MHz 10:1 电压探头
- 协作工具（选配）
- TekDrive：通过 TekDrive 云保存和调用波形、设置和截屏。与团队中的其他成员共享数据
- TekScope：执行基本的仪器控制并将波形数据传输到 PC。离线分析，比如对保存的数据进行协议解码、自动测量等
- 附件（选配）
- 保护套套件：便携包、单撑、橡胶保护套
- 机架安装套件
- 硬质箱
- 电池充电器
- 保修
- 一年标准保修
