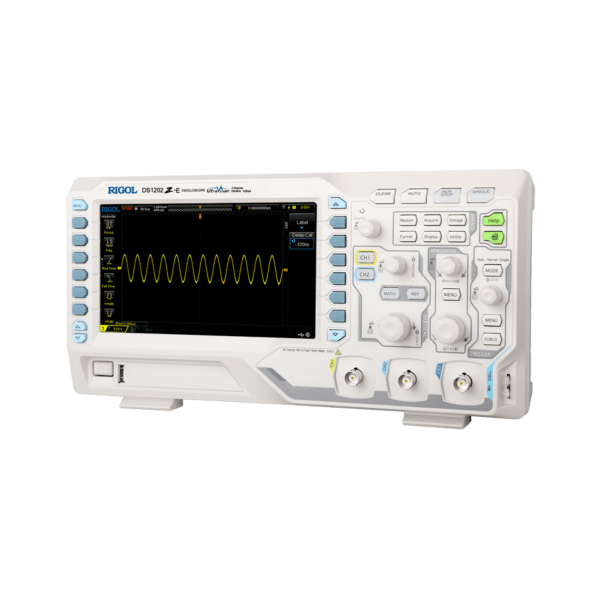

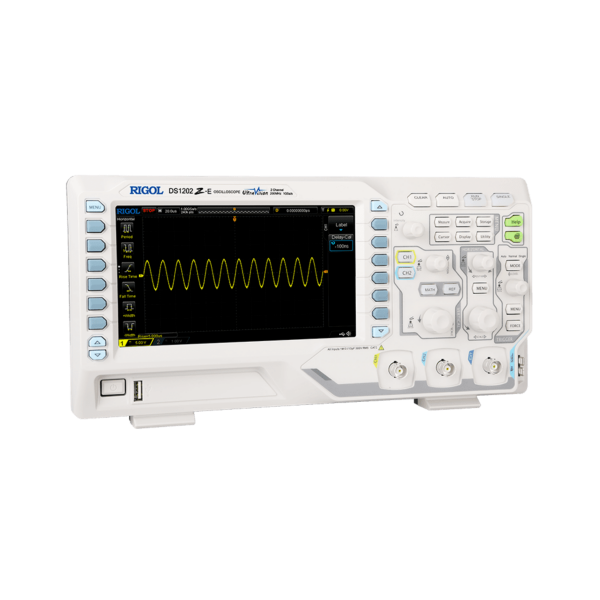

型号概述
|
型号 |
DS1202Z-E |
DS1102Z-E |
|
示波器模拟带宽 |
200 MHz |
100 MHz |
|
模拟通道数 |
2 |
|
|
最高实时采样率 |
1 GSa/s（单通道），500 MSa/s（双通道） |
|
|
最大存储深度 |
24 Mpts（单通道），12 Mpts（双通道）标配 |
|
|
最高波形捕获率 |
30,000 wfms/s |
|
|
硬件实时波形不间断录制和回放功能 |
最多可录制 60,000 帧 |
|
|
标配探头 |
标配有 2 根带宽为 350 MHz 的 PVP2350 无源高阻探头 |
标配有 2 根带宽为 150 MHz 的 PVP3150 无源高阻探头 |
主要特点
- 模拟通道带宽：DS1202Z-E 为 200 MHz；DS1102Z-E 为 100 MHz
- 2 个模拟通道
- 实时采样率达 1 GSa/s
- 标配存储深度达 24 Mpts
- 波形捕获率达 30,000 个波形每秒
- 多达 6 万帧的硬件实时波形不间断录制和回放功能
- 独创的 UltraVision 技术
- 丰富的触发和总线解码功能
- 低底噪声，垂直档位 1 mV/div~10 V/div
- 丰富的接口：USB Host & Device、LAN（LXI）、AUX
- 新颖精巧的工业设计，便捷的操作
- 7 英寸 WVGA（800×480）TFT 液晶屏，多级波形灰度显示
产品配件
- 符合所在国标准的电源线
- USB 数据线
- 2 根无源探头（350 MHz PVP2350，仅供 DS1202Z-E 使用）
- 2 根无源探头（150 MHz PVP3150，仅供 DS1102Z-E 使用）
