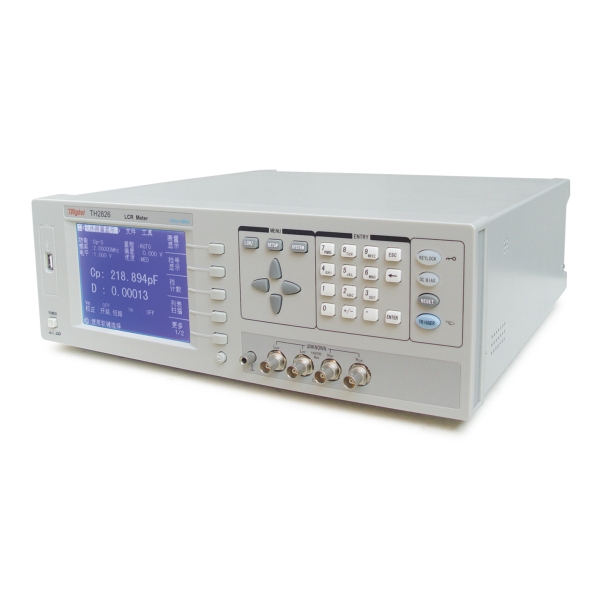

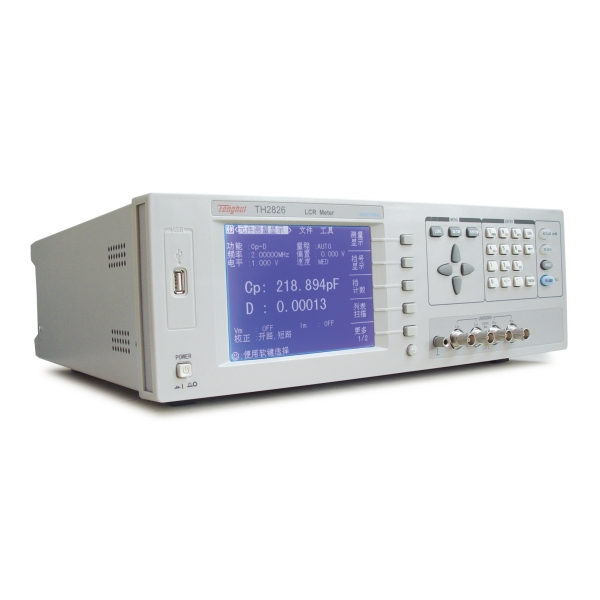

同惠TH2826 高频LCR数字电桥
TH2826 系列元件测试仪是符合 LXI 标准的新一代阻抗测试仪器，其 0.1% 的基本精度、 20Hz～5MHz 的频率范围可以满足元件与材料的测量要求，可测量低 ESR 电容器和高 Q 电感器的测量。可用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析。
技术参数
|
测试参数 |
C, L, R,Z,Y,X,B, G, D, Q, θ,DCR |
|
|
测试频率 |
TH2826 |
20 Hz～5MHz,10mHz步进 |
|
测试信号电平 |
f≤1MHz |
10mV～5V,±（10%+10mV） |
|
f>1MHz |
10mV～1V,±（20%+10mV) |
|
|
输出阻抗 |
10Ω, 30Ω, 50Ω, 100Ω |
|
|
基本准确度 |
0.1% |
|
|
显示范围
|
L |
0.0001 uH ～ 9.9999kH |
|
C |
0.0001 pF ～ 9.9999F |
|
|
R,X,Z,DCR |
0.0001 Ω ～ 99.999 MΩ |
|
|
Y, B, G |
0.0001 nS ～ 99.999 S |
|
|
D |
0.0001 ～ 9.9999 |
|
|
Q |
0.0001 ～ 99999 |
|
|
θ |
-179.99°～ 179.99° |
|
|
测量速度 |
快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s |
|
|
校准功能 |
开路 / 短路点频、扫频清零，负载校准 |
|
|
等效方式 |
串联方式, 并联方式 |
|
|
量程方式 |
自动, 保持 |
|
|
显示方式 |
直读, Δ, Δ% |
|
|
触发方式 |
内部, 手动, 外部, 总线 |
|
|
内部直流偏 |
电压模式 |
-5V ～ +5V, ±(10%+10mV), 1mV步进 |
|
置源 |
电流模式（内阻为50Ω） |
-100mA ～ +100mA, ±(10%+0.2mA),20uA步进 |
|
比较器功能 |
10档分选及计数功能 |
|
|
显示器 |
320×240点阵图形LCD显示 |
|
|
存储器 |
可保存20组仪器设定值 |
|
|

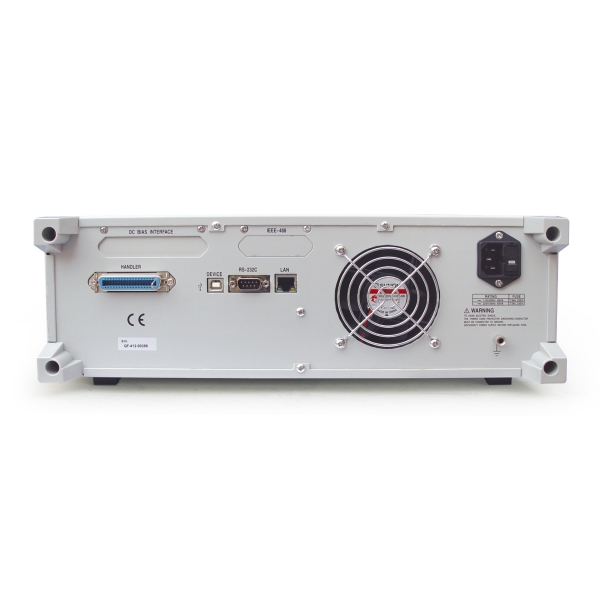

接口 |
USB DEVICE( USBTMC and USBCDC support) |
|
|
USB HOST(FAT16 and FAT32 support) |
||
|
LAN(LXI class C support) |
||
|
RS232C |
||
|
HANDLER |
||
|
GPIB（选件） |
||
性能特点
- 测试频率：20Hz～5MHz，分辨率：10mHz步进
- 基本精度：0.1%
- 测试速度：200次/s
- 压电陶瓷、超声波换能器等器件的阻抗分析
- 具有多参数多频列表扫描功能
- 测试电平10mV～5V, 1mV步进
- 320×240点阵大型图形LCD显示
- 五位读数分辨率
- 可测量22种阻抗参数组合
- 四种信号源输出阻抗
- 10点列表扫描测试功能
- 内部自带直流偏置源
- 外置偏流源至40A(选件)
- 电压或电流的自动电平调整(ALC)功能
- V、I测试信号电平监视功能
- 图形扫描分析功能
- 20组内部仪器设定可供储存/读取
- 内建比较器,10档分选及计数功能
- 多种通讯接口方便用户联机使用
- 2m/4m测试电缆扩展(选件)
- 中英文可选操作界面
- 可通过USB HOST 自动升级仪器工作程序
