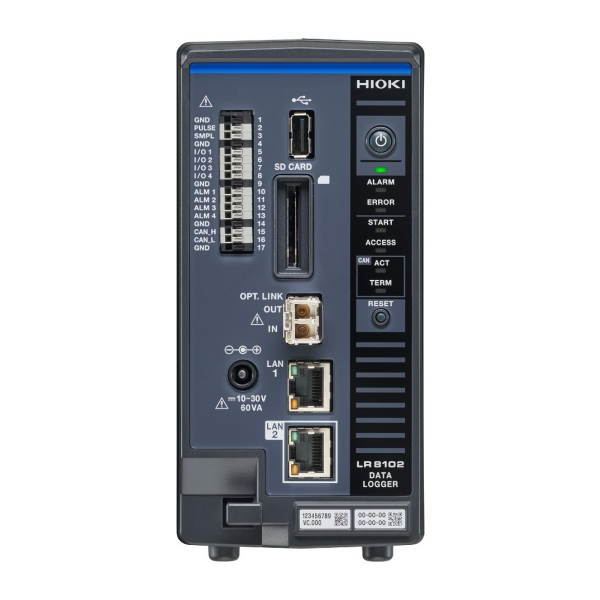

产品规格
|
型号 |
LR8102 |
LR8101 |
|

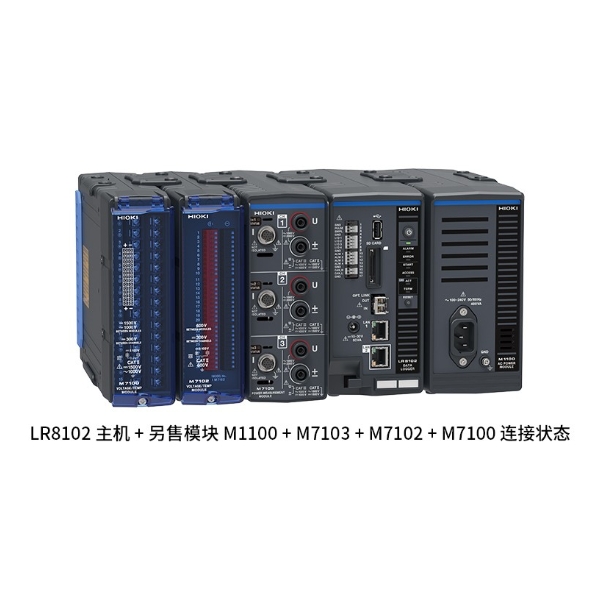

可连接模块 |
电压·温度模块M7102 电压·温度模块M7100 功率测量模块M7103 |
|
|
最多可连接模块个数 |
10个 (M7103最多为4个) |
|
|
最多可同步主机台数 |
10台 (需要光连接线) |
无法与主机同步 |
|
电源 |
AC适配器 : AC适配器Z1016 (DC 12 V ±10%驱动) 外部电源 : DC 10 V ～ 30 V 交流电源模块 M1100：使用功率测量模块 M7103 时需要 |
|
|
使用温湿度范围 |
-10℃～50℃, 80% RH以下 (无结露) |
|
|
LAN端口数 |
2 |
1 |
|
通讯接口 |
[LAN1功能] 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送 (FTP客户端) HTTP服务器功能 XCP on Ethernet (TCP) NTP客户端功能
[LAN2功能] 以太网 XCP (UDP) 通过 UDP 输出测量数据 |
[LAN1功能] 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送 (FTP客户端) HTTP服务器功能 XCP on Ethernet (TCP) NTP客户端功能 |
|
外部媒体 |
U盘, 确保正常运行: Z4006 (16 GB) 支持SD存储卡/SDHC存储卡，确保正常运行: Z4001 (2 GB), Z4003 (8 GB) |
|
|
外部控制端子 |
脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5), CAN接口(1) |
脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5) |
|
体积及重量 |
无模块：约80W × 166H × 238D mm(不含突起物), 1.5 kg 安装1个M7100模块时：约134W × 166H × 263D mm(不含突起物) 安装10个M7100模块时：约620W × 166H × 263D mm(不含突起物) |
|
|
附件 |
使用注意事项×1, 启动指南 ×1, DVD ×1 (启动指南, 使用说明书 详细篇, Logger Utility, Logger Utility使用说明书, CAN单元设置软件,CAN单元设置软件使用顺手, 通讯命令使用说明书) ※主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016、电源线L1012或交流电源模块 M1100。 与 M7103 组合时需要使用交流电源模块 M1100。 |
|
产品选件
适用于电池包的叠层电芯电压测量、电芯产线的充放电测试的模块
|
模块 |
电压/温度模块M7100 |
电压/温度模块M7102 |
|
电池包 |
适用于600 V～1500 V |
适用于600 V以下 |
|
对地最大额定电压 |
DC 1500 V, AC 1000 V (CAT II) |
DC 600 V, AC 600 V (CAT II) |
|
模块之间最大额定电压 |
DC 1500 V, AC 1000 V |
DC 600 V, AC 600 V |
|
最大通道数 |
15通道/个 |
30通道/个 |
|
采样速度 |
最快5 ms |
最快10 ms |
|
更多详情 |
适用于光伏逆变器生产线的模块式功率测量模块
|
模块 |
功率测量模块 M7103 |
|
对地最大额定电压 |
DC 1000 V, AC 1000 V (CAT III) DC 1500 V, AC 1000 V (CAT II) |
|
测量量程 |
电压: 6 V ～ 1500 V (8档量程) 电流: 40 mA ～ 2000 A (6档量程、取决于传感器) |
|
通道数 |
3ch/台 |
|
采样速度 |
最快 5 ms |
|
更多详情 |
