同惠TH343X/TH344X系列 多通道数字功率计
采用了高速的 32 位处理器和专业的 DSP 数字信号处理器，搭载嵌入式操作系统，具有速度快、频带宽、功能全、结构紧凑、测试稳定、操作简单以及良好的人机界面等特点，是新一代数字功率分析仪。可以测量的主要参数有：电压电流有效值、电压电流交流分量、电压电流直流分量、有功功率、无功功率、视在功率、电能计时积分、功率因素、频率、电压电流峰值因素、电压电流峰。
技术参数
|
型号 |
TH3431 |
TH3433 |
TH3434 |
TH3441 |
TH3443 |
TH3444 |
|
|
通道数 |
1 |
3 |
4 |
1 |
3 |
4 |
|
|
显示器 |
7寸 (800*480) 彩色TFT电阻触摸屏 |
||||||
|
接线方式 |
一相两线 (1P2W) |
一相两线 (1P2W) 一相三线 (1P3W) 三相三线 (3P3W) 三相四线 (3P4W) 三电压三电流 (3V3A) |
一相两线 (1P2W) |
一相两线 (1P2W) 一相三线 (1P3W) 三相三线 (3P3W) 三相四线 (3P4W) 三电压三电流 (3V3A) |
|||
|
基本特征 |
AC |
✔︎ |
✔︎ |
||||
|
DC |
✔︎ |
✔︎ |
|||||
|
精密型 |
✔︎ |
✔︎ |
|||||
|
微电流 |
✔︎ |
- |
|||||
|
谐波分析 |
✔︎ |
✔︎ |
|||||
|
电能测试 |
✔︎ |
✔︎ |
|||||
|
显示方式 |
数据 |
✔︎ |
✔︎ |
||||
|
积分数据 |
✔︎ |
✔︎ |
|||||
|
波形图 |
✔︎ |
✔︎ |
|||||
|
矢量分析 |
✔︎ |
✔︎ |
|||||
|
柱状图 |
✔︎ |
✔︎ |
|||||
|
基本准确度 (一年) |
|||||||
|
电压 |
基本精度 |
0.1%读数+0.1%量程 |
|||||
|
分辨率 |
0.001V |
||||||
|
电流 |
精度 |
± (0.1%读数+0.1%量程) |
|||||
|
分辨率 |
0.1 μA |
1 μA |
|||||
|
频率分段 |
电压/电流精度 |
||||||
|
DC |
± (0.1%读数+0.2%量程) |
||||||
性能特点
- 通道组合：1/3/4
- 交直流：支持交流和直流输入测试
- 软启动：采用软电源开关设计
- 高分辨显示：7英寸，800×600分辨率，电容触摸屏，支持鼠标操作
- 提供显示截图操作
- 宽频输入：0.1Hz～100kHz，适用市场上大部分的电力系统
- 嵌入式系统：搭载嵌入式操作系统，人机交互更加灵活、友好
- 比较功能：提供8个比较通道的比较输出，且输出方式可编程
- 谐波分析：分析参数可控，提供列表显示及棒图显示方式
- 波形显示：提供基本的输入信号的波形显示功能以及积分功率的波形显示
- 矢量显示：提供输入信号的矢量图显示
- 灵活的能量积分控制：提供连续时间控制和手动控制能量积分的 运行和停止操作
- 文件存储：较为强大的文件系统，兼容大部分U盘使用 (FAT格式)

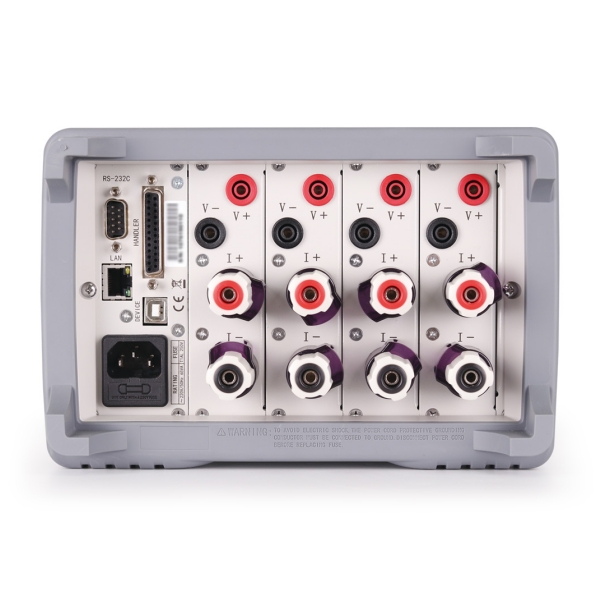

- 丰富的接口：USB HOST、USB DEVICE、LAN、HANDLER、RS232/RS485 (二选一)
- 通讯协议：支持SCPI指令集及ModBus指令解析
