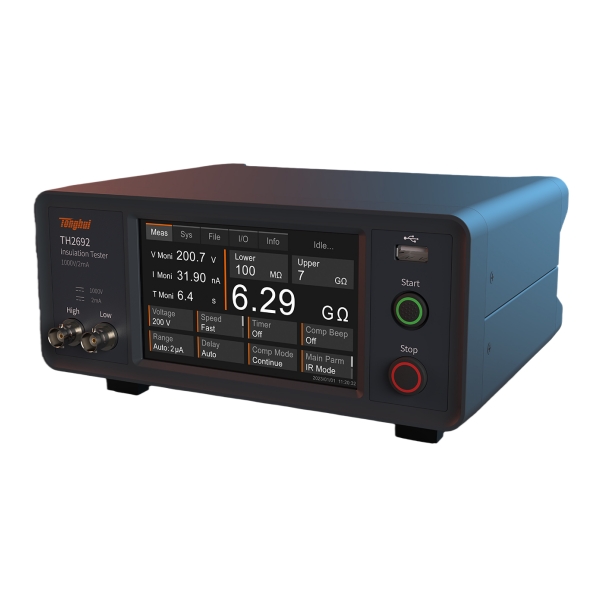

同惠TH2692 绝缘电阻测试仪
TH2692是一款具有高电压爬升速度、高精度、高稳定性的绝缘电阻测试仪。TH2692具有高低端接触检查功能和上下限分选功能，并配备了EXT.I/O接口、RS232C接口和USB DEVICE 接口，可以广泛的应用于产线的自动化测试。TH2692自带的低压短路检测功能非常适应电池电芯的微短路测试，从而避免因施加高压使电池内部的微短路部分被烧断，造成不良品被判定为良品的风险。
技术参数
|
产品型号 |
TH2692 |
|||||
|
显示 |
显示器 |
5寸电容式触摸屏，中英文操作界面 |
||||
|
测量分辨率 |
3 ¾ |
|||||
|
电阻测量 |
测量范围 |
10kΩ - 100GΩ |
||||
|
测量精度 |
I > 100nA |
±2%读数 |
||||
|
10nA < I ≤ 100nA |
±5%读数 |
|||||
|
1nA < I ≤ 10nA |
±10%读数 |
|||||
|
显示分辨率 |
R < 1GΩ |
3 ¾位 |
||||
|
1GΩ ≤ R < 10GΩ |
2位小数 |
|||||
|
R ≥ 10GΩ |
1位小数 |
|||||
|
电压输出 |
设置范围 |
25V - 1000V |
||||
|
设置分辨率 |
1V |
|||||
|
输出精度 |
1%设置电压 ±1V |
|||||
|
读取精度 |
1%设置电压 ±1V |
|||||
|
显示分辨率 |
25V ≤ 设置电压 < 40V |
0.01V |
||||
|
40V ≤ 设置电压 < 400V |
0.1V |
|||||
|
400V ≤ 设置电压 ≤ 1000V |
1V |
|||||
|
电流测量 |
量程 |
2mA |
200μA |
20μA |
2μA |
|
|
测试范围 |
220μA - 2.4mA |
22μA - 220μA |
2.2μA - 22μA |
0 - 2.2μA |
||
|
显示分辨率 |
3 ¾位 |
|||||
|
测试速度 |
量程 |
2mA |
200μA |
20μA |
2μA |
|
|
快速 |
30-50ms |
80ms |
||||
|
中速 |
200ms |
|||||
|
慢速 |
500ms |
|||||
|
比较器功能 |
电阻上下限、电流上下限 |
|||||
|
量程 |
自动、2mA、200μA、20μA、2μA |
|||||
|
接口 |
RS232C、USB DEVICE、USB HOST、EXT.I/O、Analog |
|||||
|
存储器 |
仪器内部16 组测试文件 |
|||||
|
工作温、湿度 |
0°C - 40°C，≤80%RH |
|||||
|
电源 |
AC：90V-121V（60Hz）或198V-242V（50Hz）,50/60Hz |
|||||
|
功率 |
25VA |
|||||
|
外形尺寸（mm） |
215(W)×89(H)×154(D) |
|||||
|
重量 |
1.9kg |
|||||
性能特点
- 高达1000V可调测试电压，最大2.4mA测试电流
- 10kΩ-100GΩ电阻测试范围
- 单测最快约50ms
- 5寸电容式触摸屏，800x480分辨率
- 中英文操作界面
- 电阻和电流都可进行分选判定
- 四端接触检查功能
- 短路检查功能(电池微短路测试)
- 16个测试文件保存，用于不同测试条件的快速切换

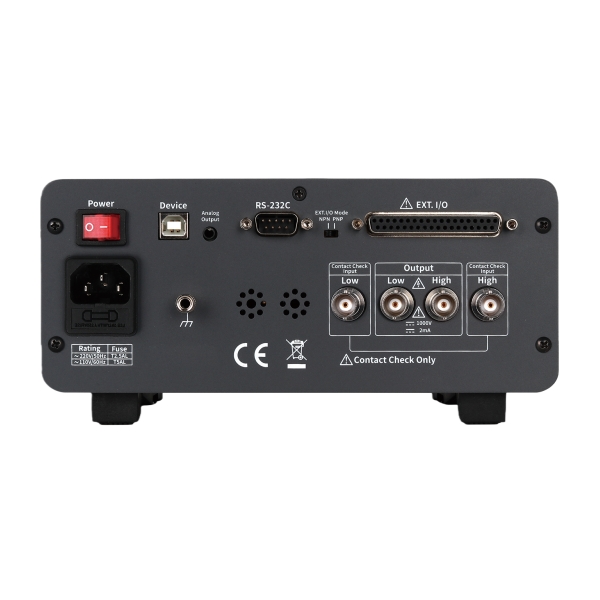

- 接口:USB DEVICE，RS232C，EXT.I/0，Analog Output, USB HOST
