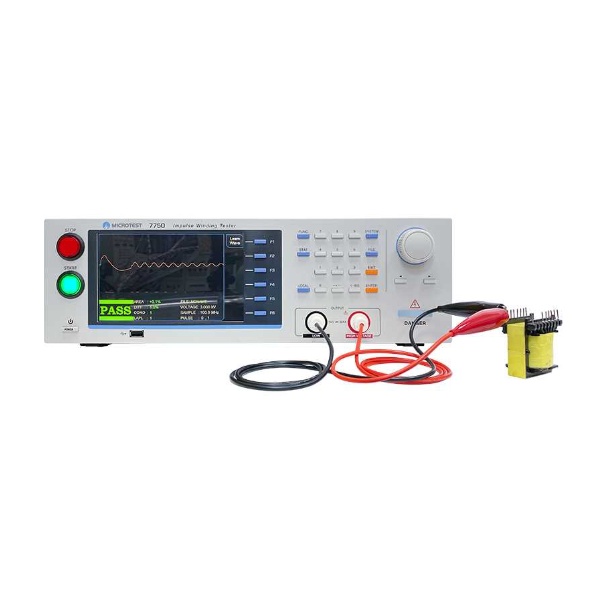

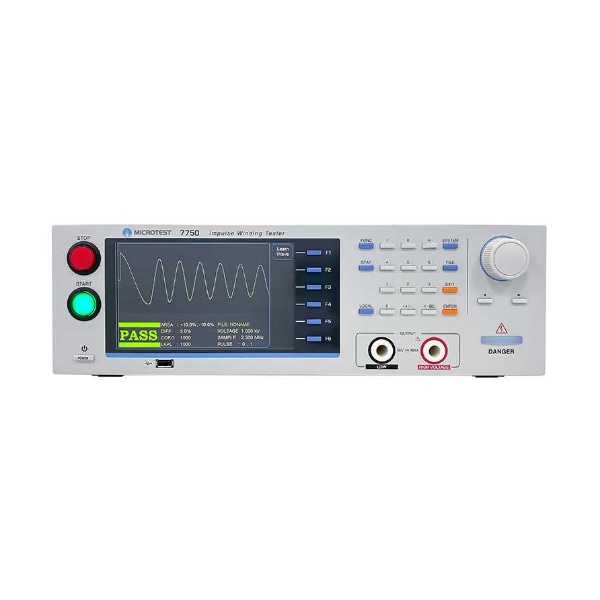

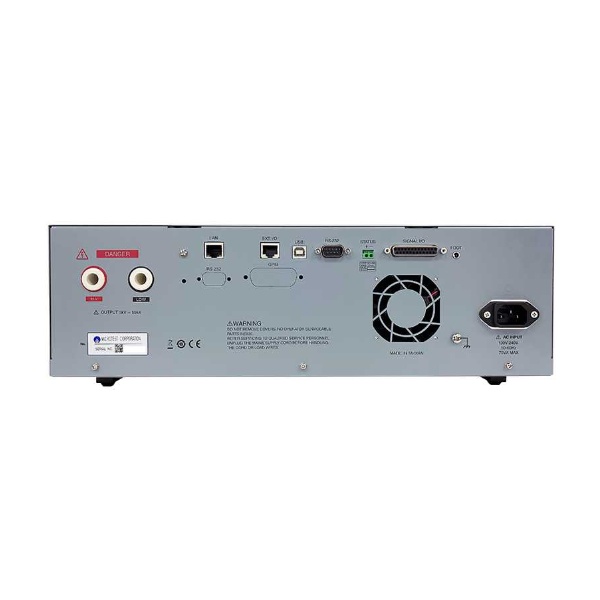

MICROTEST 7750系列线圈匝间短路测试仪

型　　号：7750系列

名　　称：MICROTEST 7750系列线圈匝间短路测试仪

品　　牌：台湾益和(Microtest)

分　　类：其他测试设备 > 绕线元件测试

产品选型：

7750-1S 7750-1F 7750-5E 7750-5H 7750-5S 7759 7750-10S

描　　述：

全新一代彩色显示屏幕速度更快的MICROTEST 7750线圈层间短路测试仪，提供1200V/5200V/10000V脉冲电压输出，200MHz/9bits高速取样技术提供多种比对模式，包含总面积比对、面积差比对、电晕数比对、颤抖数比对、二阶微分比对与波形比对模式，测试速度高达10次/秒，上自动线是最佳的选择。针对小感量可选型7750-1层间短路测试仪搭载FX-IM0001四线式SMD元件测试治具，支援电压补偿功能，避免配线引起的等效电感引起测试电压误差过大，为小电感产品把关质量。

产品介绍

快速选型

型号	7750-1S	7750-1F	7750-5E	7750-5H	7750-5S	7759	7750-10S
通道数	1					9	1
脉冲电压	10V-1200V		100V-5200V				200V-10000V
波形采样率	200MHz/9 bit	200MHz/9 bit	50MHz/9 bit	100MHz/9bit	200MHz/9 bit	200MHz/9 bit	200MHz/9 bit
量测最小电感量	≥ 0.1μH	≥ 0.1μH	≥ 16μH	≥ 4μH	≥ 1μH	≥ 1μH	≥ 20μH
量测时间	10次/秒
崩溃电压-BDV	●	●	-	-	●	●	●
支持LAN界面	●	●	-	-	●	●	●
波形分析
总面积比对	●	●	●	●	●	●	●
面积差比对	●	●	●	●	●	●	●
二阶微分比对	●	●	-	●	●	●	●
电晕数比对	●	●	●	●	●	●	●
颤抖数比对	●	●	●	●	●	●	●
波形比对	●	●	●	●	●	●	●
