ZLG CAN/CAN FD转CAN/CAN FD网桥
CANBridge+、CANFDBridge、CANFDBridge+（国产主控芯片）是广州致远电子股份有限公司开发的高性能CAN(FD)智能协议网桥，集成2路CAN(FD)可切换接口。
CANBridge+仅支持高速CAN标准，CANFDBridge、CANFDBridge+支持ISO标准CAN FD与Bosch CAN FD标准。每个接口具备独立的2500VDC电气隔离保护电路，使接口卡避免由于地环流的损坏，增强系统在恶劣环境中使用的可靠性。
产品规格-CANFD网桥
|
型号 |

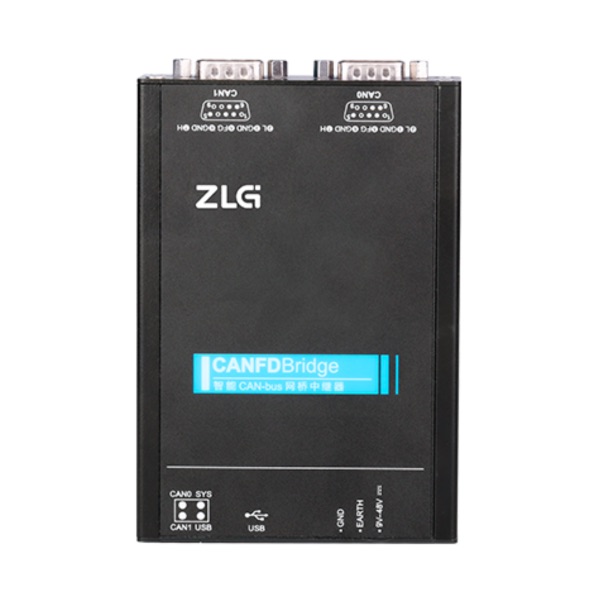

CANFDBridge |

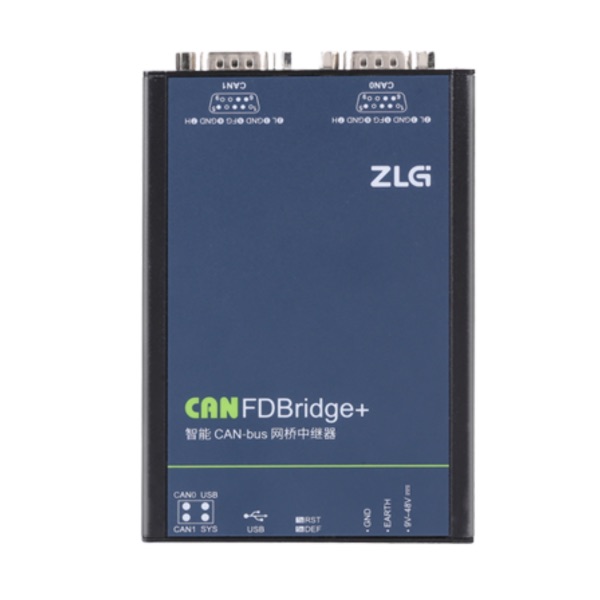

CANFDBridge+ |
|
实物图 |
|
|
|
国产主控芯片 |
- |
✔︎ |
|
功能概述 |
提升抗干扰能力、延长通讯距离 |
|
|
配置接口 |
USB2.0 |
|
|
高速CAN/CAN FD路数 |
2路 |
|
|
接口形式 |
DB9 |
|
|
CAN/CAN FD仲裁ID段波特率 |
40K~1Mbps |
|
|
CAN FD数据段加速波特率 |
100K~5Mbps |
|
|
每路波特率 |
可独立设置 |
|
|
报文转发能力 |
8000帧/秒（每路） |
|
|
报文转发方式 |
存储转发 |
|
|
转发延时 |
<0.1ms |
60us |
|
120欧终端电阻 |
软件设置使能 |
|
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
|
|
设备级联 |
✔︎ |
|
|
CAN/CAN FD相互转换 |
✔︎ |
|
|
ID转换 |
✔︎ |
|
|
数据转换 |
✔︎ |
|
|
供电电压 |
9~48V |
|
|
尺寸 |
84*31.4*125mm |
|
产品规格-CAN网桥
|

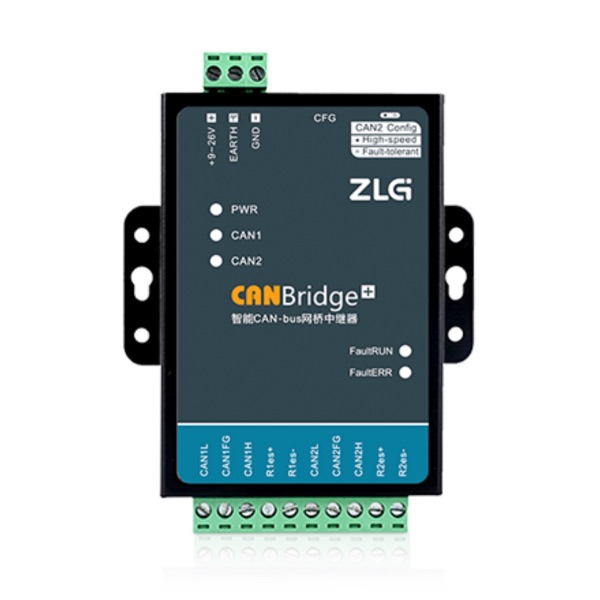

型号 |
CANBridge+ |
|
实物图 |
|
|
配置接口 |
USB2.0 |
|
高速CAN路数 |
2路 |
|
容错CAN路数 |
1路高速CAN可切换为容错CAN模式 |
|
CAN波特率 |
5K～1Mbps |
|
每路波特率 |
可独立设置 |
|
报文转发能力 |
3000帧/秒（每路） |
|
报文转发方式 |
存储转发 |
|
转发延时 |
<0.1ms |
|
120欧终端电阻 |
内置120欧，短路端子使能 |
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
|
设备级联 |
✔︎ |
|
ID转换 |
✔︎ |
|
数据转换 |
✔︎ |
|
供电电压 |
9~26V 150mA |
|
尺寸 |
100mm*70mm*25mm |
主要特点
- CANBridge+
- 增加CAN总线节点
- 延长CAN总线通讯距离
- 提升CAN总线抗干扰能力
- CANFDBridge、CANFDBridge+
- 快速将传统CAN总线设备连接到CANFD总线上；
- 可达到增加负载节点和延长通信距离的作用，实现网络中继扩容的功能；
- 任意配置每个通道的通讯波特率，实现不同通信波特率的CAN(FD)网络互联；
- 该系列产品具有强大的ID过滤转换和数据转换功能，准确的验收ID 配置使CAN(FD)总线的负荷降低。或者变化特定的ID和数据，实现 去除干扰数据和区别不同设备的目标；
- 具有强大的抗干扰能力，避免用户的设备被干扰死机。
