ZLG CANWIFI-200T 高性能WiFi转CAN模块
致远电子CANWFI-200T转换器实现CAN-bus数据和WiFi数据相互传输的功能，它内部集成了2路的CAN-bus 接口、1路WLAN接口和1路LAN接口，并自带TCP/IP或者UDP协议栈，用户利用它可以轻松完成CAN-bus网络和WiFi网络的互连互通，大大扩展CAN-bus网络的应用范围。
CANWIFI-200T产品为工业级产品，可以工作在-40℃～85℃的温度范围内。具有TCP Server、TCP Client、UDP等多种工作模式，支持254个TCP连接或多达6×254个UDP“连接”。
产品规格
|
型号 |
CANWIFI-200T |
|

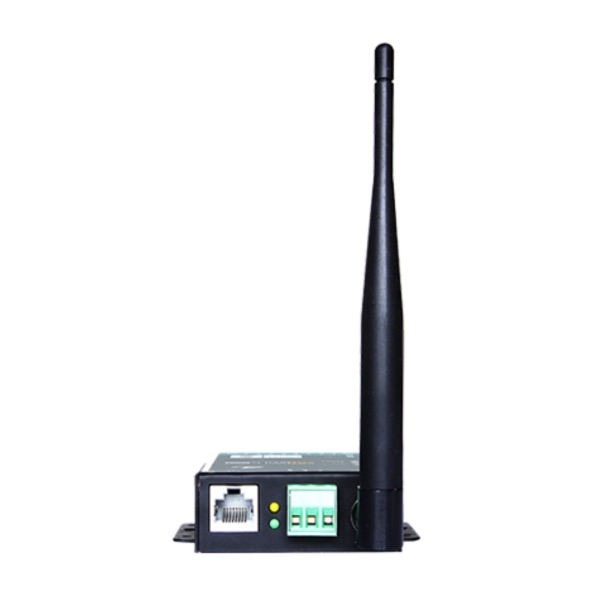

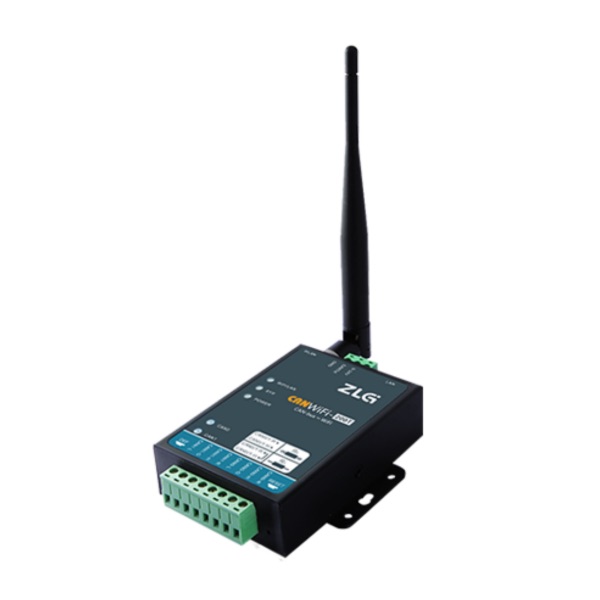

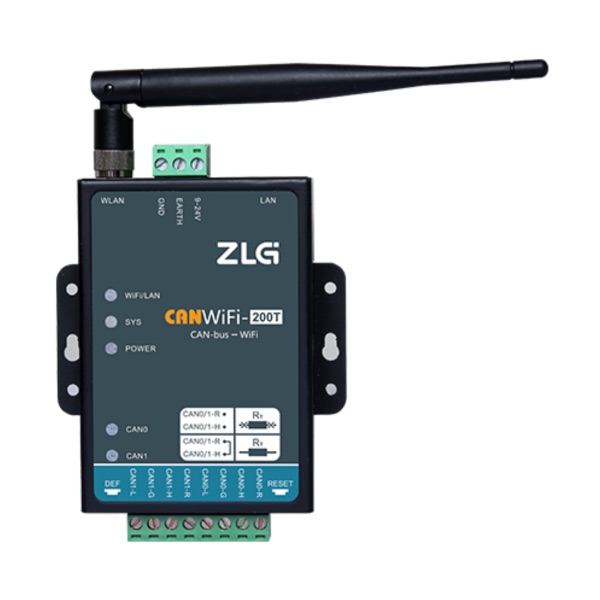

实物图 |
|
|
CAN路数 |
2路 |
|
CAN接口形式 |
OPEN4接口 |
|
WLAN |
集成2.4G WLAN接口，符合IEEE 802.11a/b/g/n标准 |
|
AP热点模式 |
支持 |
|
Station客户端模式 |
支持 |
|
以太网接口 |
1路（与WLAN不可同时使用） |
|
电气隔离 |
✔︎ |
|
工业级 |
✔︎ |
|
数据接收能力 |
12000帧/秒（每路） |
|
数据发送能力 |
8000帧/秒（每路） |
|
TCP Sever模式 |
支持 |
|
TCP Client模式 |
支持 |
|
UDP模式 |
支持 |
|
TCP最大连接数 |
254（每路） |
|
UDP最大连接数 |
6×254（每路） |
|
转发延时 |
小于15ms |
|
CAN口故障通知 |
支持 |
|
功耗 |
3000mW |
|
120欧终端电阻 |
内置可配置 |
配件选型
|
天线类型 |
全向天线 |
全向天线 |
定向天线 |
|
型号 |
TQX-2400B-5B (标配) |
TQJ-2400AH10 (需自行购买) |
TDJ-2400BF18 (需自行购买) |
|
频率范围（MHz） |
2400-2500 |
2400-2483 |
2400-2500 |
|
带宽（MHz） |
83 |
83 |
100 |
|
增益（dBi） |
5 |
10 |
18 |
|
水平面波瓣宽度（°） |
- |
- |
20 |
|
垂直面波瓣宽度（°） |
10.5 |
10.5 |
20 |
|
电压驻波比 |
1:1.5 |
≦1.5 |
≦1.5 |
|
前后比 |
- |
- |
≧28 |
|
标称阻抗（Ω） |
50 |
50 |
50 |
|
极化方式 |
垂直 |
垂直 |
垂直 |
|
最大功率（mW） |
20 |
50 |
100 |
|
无线通信距离（m） |
40 |
80 |
320 |
|
规格（mm） |
115 |
1200 |
305*305*25 |
|
抗风强度（m/s） |
60 |
60 |
60 |
|
接头型号 |
SMA接头 |
N座（内螺纹公头） |
N座（内螺纹公头） |
|
支撑杆直径（mm） |
Φ6~10 |
Φ30~50 |
Ф35-50 |
