ZLG 高性能以太网转CAN模块
致远电子CANET系列以太网-CAN转换器实现CAN-bus数据和Ethernet数据相互传输的功能，它内部集成了1、2、4、8路的CAN-bus 接口和1、2路Ethernet 接口或者光纤接口，并自带TCP/IP或者UDP协议栈，用户利用它可以轻松完成CAN-bus网络和Ethernet网络的互连互通，建立以太网-CAN两层网络架构，实现远程控制，大大扩展CAN-bus网络的应用范围。
CANET系列产品均为工业级产品，可以工作在-40℃～85℃的温度范围内。它具有10M/100M自适应以太网接口，CAN口通信波特率为5K~1Mbps，具有TCP Server、TCP Client、UDP等多种工作模式，高性能型支持254个TCP连接或多达6×254个UDP“连接”。
CAN与以太网接口均为工业级设计，CAN接口自带磁耦隔离模块，使其避免由于地环流的损坏，强大的抗静电和浪涌能力，使之可以在恶劣环境中使用。
本系列产品均配有可在Win2000/XP/WIN7/WIN8/WIN10、各种Linux等操作系统下工作的配置软件与二次开发程序包，并包含详细的应用例程。并且提供个性化定制服务。
快速选型
|
型号 |
CANET-8E-U [停产] |

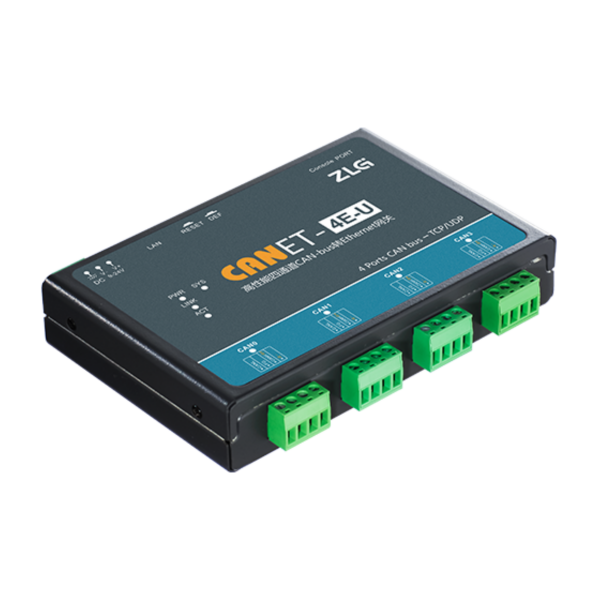

CANET-4E-U |

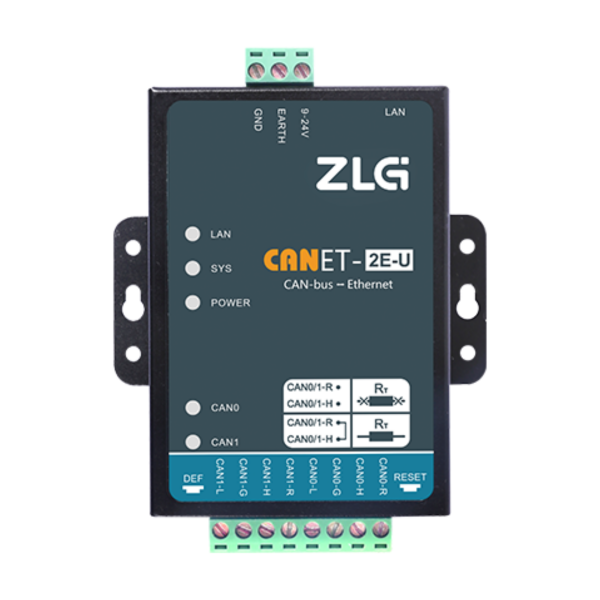

CANET-2E-U |

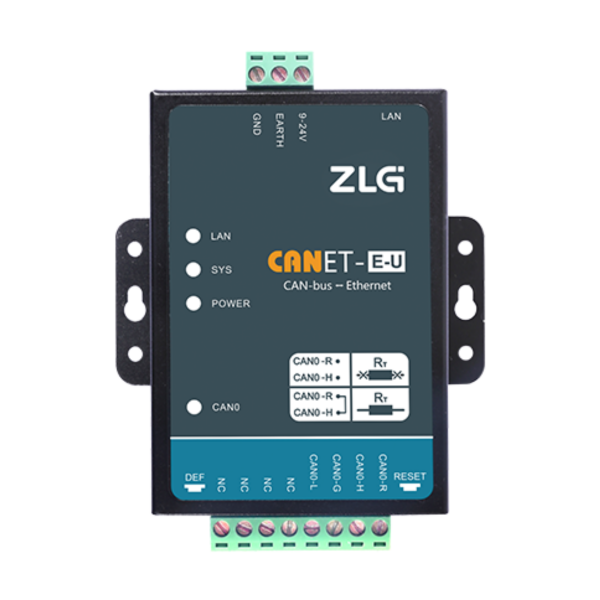

CANET-E-U |
CANSwitch-AN2S2 |
CANSwitch-AF2S2 |
|
实物图 |
|
|
|
|
|
|
|
性能特色 |
高性能系列，健壮的以太网协议栈适用于各种复杂网络，转发快，低延时 |
|||||
|
以太网速率 |
100M/1000M自适应 |
100M/1000M自适应 |
100M/1000M自适应 |
100M/1000M自适应 |
100M/1000M自适应 |
100M |
|
CAN路数 |
8路 |
4路 |
2路 |
1路 |
2路 |
2路 |
|
CAN接口形式 |
DB9 |
OPEN端子 |
OPEN端子 |
OPEN端子 |
OPEN端子 |
OPEN端子 |
|
CAN仲裁ID 段波特率 |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
|
CAN发送能力*1 |
8000帧/秒（每路） |
8000帧/秒（每路） |
8000帧/秒（每路） |
8000帧/秒（每路） |
8000帧/秒（每路） |
8000帧/秒（每路） |
|
CAN接收能力*1 |
12000帧/秒（每路） |
12000帧/秒（每路） |
12000帧/秒（每路） |
12000帧/秒（每路） |
12000帧/秒（每路） |
12000帧/秒（每路） |
|
CAN端120欧姆终端电阻 |
拨码开关 |
内置可配置 |
内置可配置 |
内置可配置 |
内置可配置 |
内置可配置 |
|
TCP Sever模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
TCP Client模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
UDP模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
TCPServer最大连接数 |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
|
TCPClient最大连接数 |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
|
UDP最大连接数 |
16×254（每路） |
16×254（每路） |
16×254（每路） |
16×254（每路） |
16×254（每路） |
16×254（每路） |
|
转发延时 |
<5ms |
<5ms |
<5ms |
<5ms |
<5ms |
<5ms |
|
CAN口故障通知 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
PC接口 |
2路以太网RJ45接口 |
1路以太网RJ45接口 |
1路以太网RJ45接口 |
1路以太网RJ45接口 |
2路以太网RJ45接口 |
2路单模光纤SC接口 |
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
|||||
|
功耗 |
3000mW |
3150mW |
3350mW |
4350mW |
3350mW |
3350mW |
|
体积 |
165mm×102mm×48mm |
178mm×102.4mm×32mm |
95mm×87.5mm×26mm |
95mm×87.5mm×26mm |
178mm×102.4mm×32mm |
178mm×102.4mm×32mm |
*1：单通道1Mbps，0字节数据域的情况下
