ZLG 高性能以太网转CAN FD设备
CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级，具备最长64字节数据，灵活的数据域波特率最高可达5Mbps。
CANFDNET系列产品是广州致远电子股份有限公司开发的高性能工业级以太网与CAN(FD)-bus的数据转换设备，它内部集成了1~8路CAN(FD)-bus接口、1路普通以太网接口，和1路车载双线以太网满足OPEN Alliance BroadR-Reach 规范。CANFDNET系列产品可以工作在-40℃～85℃的温度范围内，CAN FD最高波特率为5Mbps，以太网具有TCP Server，TCP Client，UDP等多种工作模式，通过配置软件用户可以灵活的设定相关配置参数，并自带成熟稳定的TCP/IP协议栈，用户利用它可以轻松完成CAN(FD)网络和以太网网络的互连互通，进一步拓展CAN-bus网络的范围。
快速选型
|
型号 |
CANFDNET-800U |
CANFDNET-400H |
CANFDNET-400U |
CANFDNET-200H |
CANFDNET-200U |
CANFDNET-100mini |
|

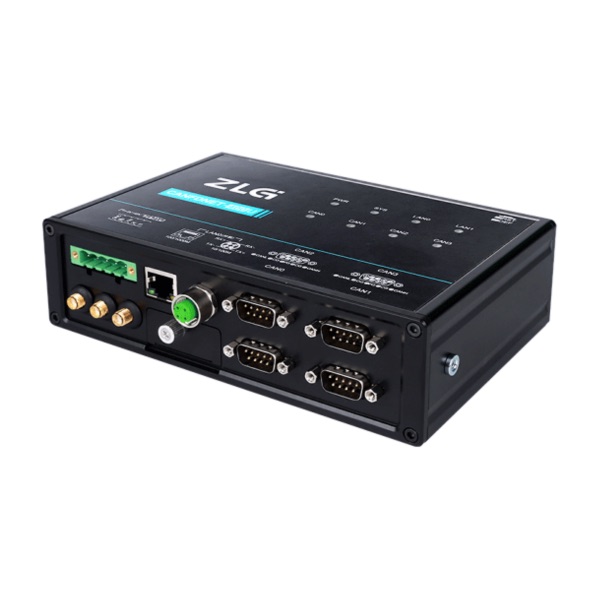

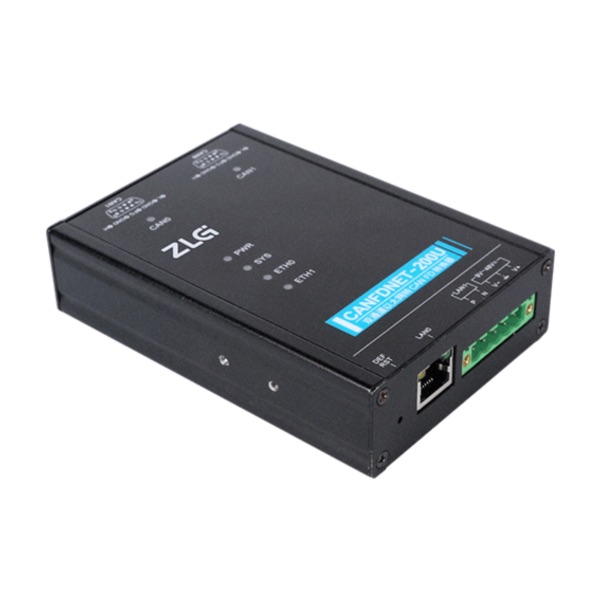

产品图 |
|
|
|
|
|
|
|
国产主控芯片 |
- |
✔︎ |
- |
✔︎ |
- |
- |
|
性能特色 |
高性能工业级系列转换器，适用于各种复杂网络，超高转发速率 |
|||||
|
CAN FD路数 |
8路 |
4路 |
4路 |
2路 |
2路 |
1路 |
|
CAN FD接口形式 |
DB37 |
DB9 |
DB9 |
DB9 |
DB9 |
DB9 |
|
CAN FD仲裁ID段波特率 |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
|
CAN FD数据段加速波特率 |
100K~5Mbps |
100K~5Mbps |
100K~5Mbps |
100K~5Mbps |
100K~5Mbps |
100K~5Mbps |
|
CAN FD发送能力*1 |
16500帧/秒（每路） |
13500帧/秒 （每路） |
16500帧/秒 （每路） |
13500帧/秒 （每路） |
16500帧/秒 （每路） |
16500帧/秒 （每路） |
|
CAN FD接收能力*1 |
27000帧/秒 （每路） |
27000帧/秒 （每路） |
27000帧/秒 （每路） |
27000帧/秒 （每路） |
27000帧/秒 （每路） |
27000帧/秒 （每路） |
|
CAN FD端120欧姆终端电阻 |
软件使能 |
软件使能 |
软件使能 |
软件使能 |
软件使能 |
软件使能 |
|
TCP Sever模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
TCP Client模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
UDP模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
TCPServer最大连接数 |
16（每路） |
16（每路） |
16（每路） |
16（每路） |
16（每路） |
16（每路） |
|
TCPClient最大连接数 |
16（每路） |
16（每路） |
16（每路） |
16（每路） |
16（每路） |
16（每路） |
|
UDP最大连接数 |
16×254（每路） |
16×254（每路） |
16×254（每路） |
16×254（每路） |
16×254（每路） |
16×254（每路） |
|
转发延时 |
<2ms |
<2ms |
<2ms |
<2ms |
<2ms |
<2ms |
|
CAN FD口故障通知 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
PC接口 |
以太网RJ45接口/M12接口 |
以太网RJ45接口/M12接口 |
以太网RJ45接口/M12接口 |
以太网RJ45接口 |
以太网RJ45接口 |
以太网RJ45接口 |
|
以太网速率 |
100M/1000M自适应 |
100M/1000M自适应 |
10M/100M自适应 |
100M/1000M自适应 |
10M/100M自适应 |
10M/100M自适应 |
|
车载以太网路数 |
1路 |
1路 |
1路 |
1路 |
1路 |
- |
|
车载以太网接口形式 |
OPEN2接口 |
电连接口 |
OPEN5接口 |
电连接口 |
OPEN5接口 |
- |
|
功耗 |
4.6W |
3W |
5W |
2.8W |
1.5W |
1W |
