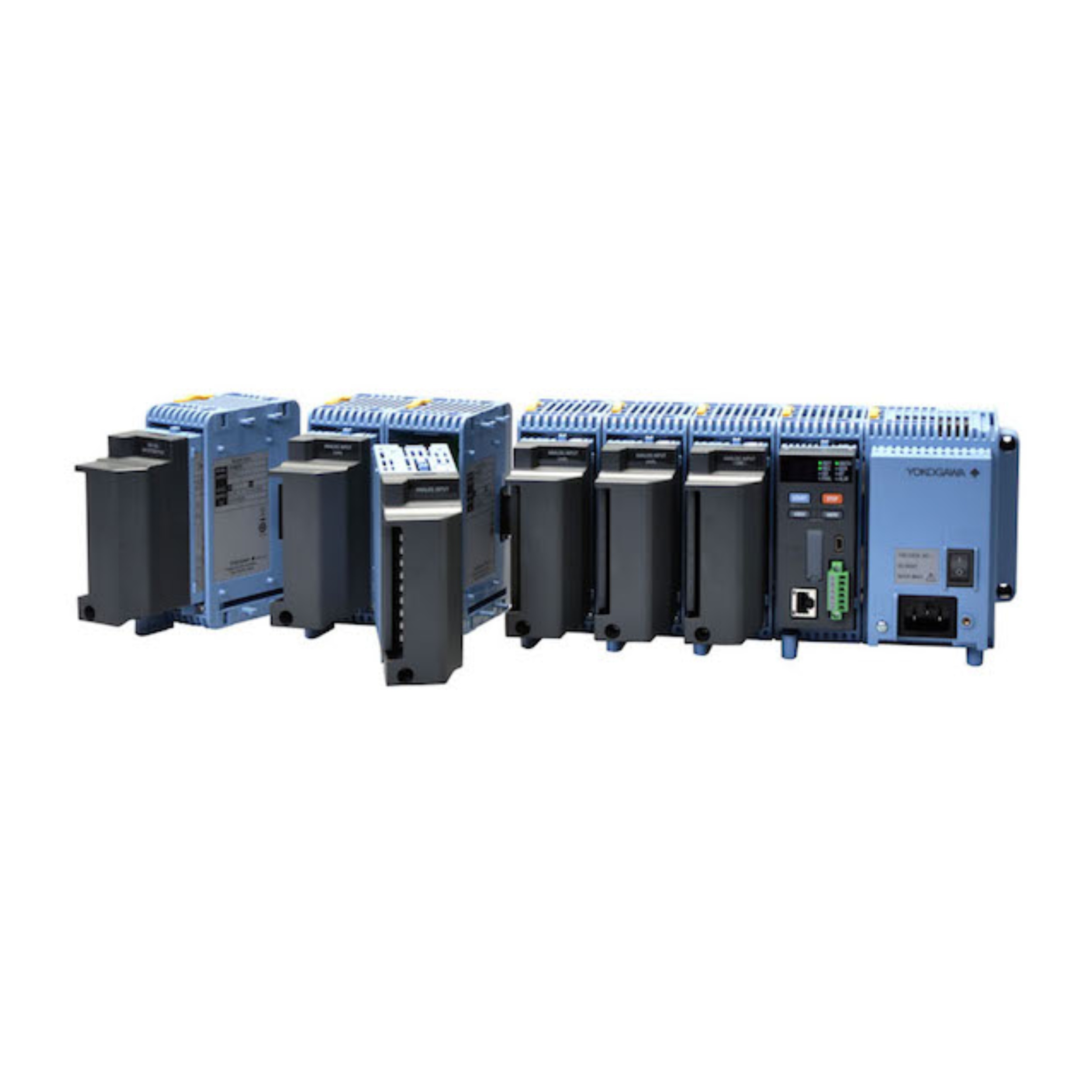

横河GM10 数据采集系统
GM10是横河电机（Yokogawa）SMARTDAC+ 数据采集系统和控制产品系的最新研发产品。SMARTDAC + 是数据采集和控制的一种全新方式，以人性化、简便的操作为设计重点。通过智能架构，GM10实现了数据采集系统的可扩展化。

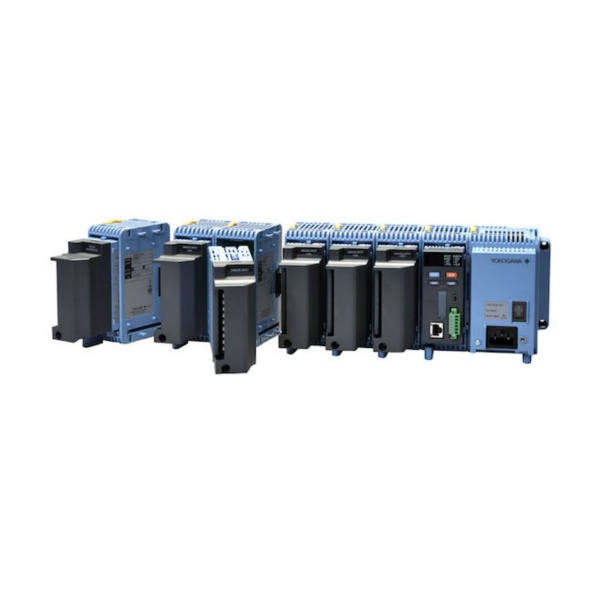

实现了可扩展的数据采集系统
自由增加通道数

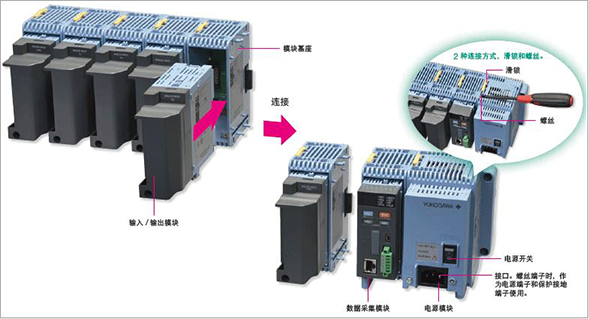

YOKOGAWA专有模块构造 (专利申请中)

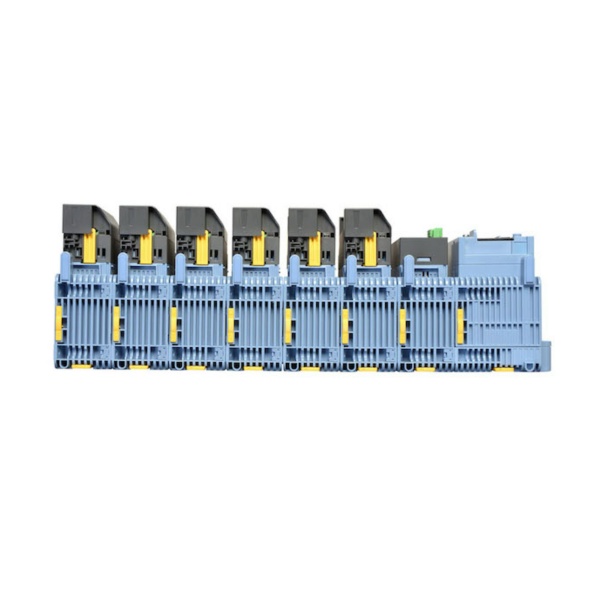

- 一次可扩展一个模块
- 设计独特，模块可放入相连的模块基座

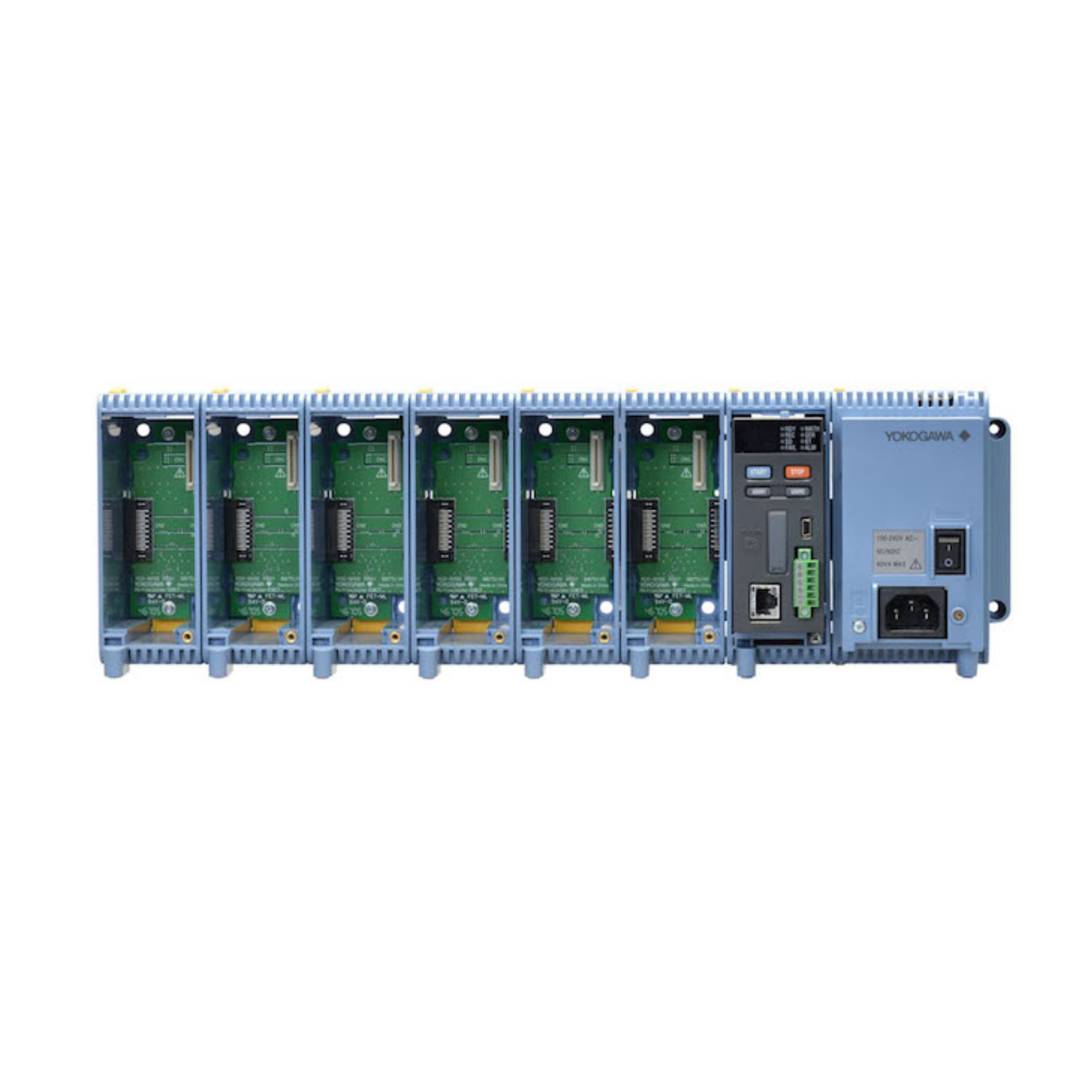

- 模块基座可确保连接 (支持滑锁和螺丝固定)
- 可从前面板插拔模块，便于维护

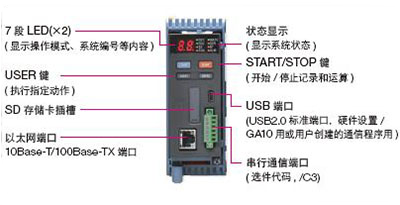

数据采集模块各部件的名称
标配测量通道多达100 个（单台配置）
一个数据采集模块(GM10) 最多可连接10个 I/O 模块

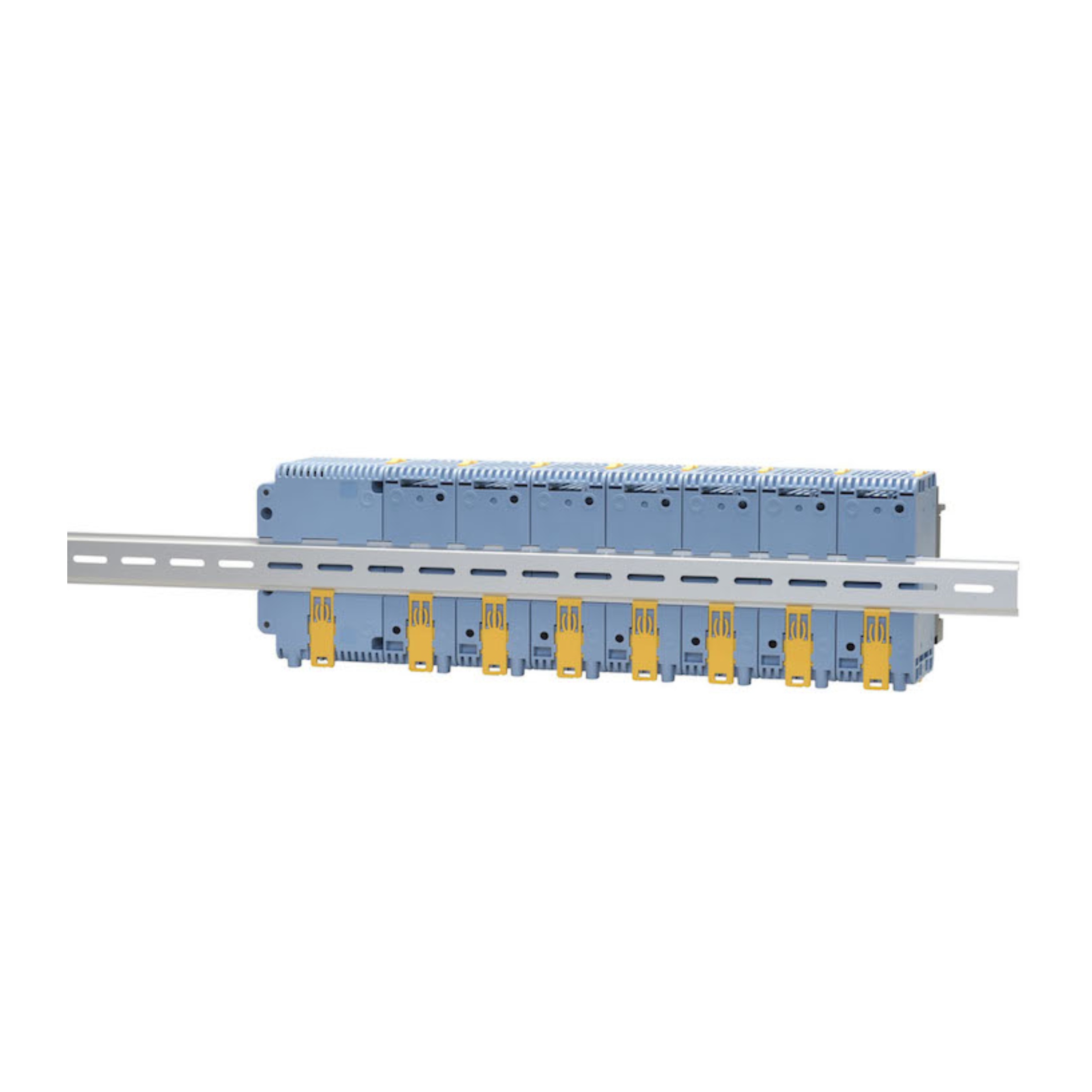

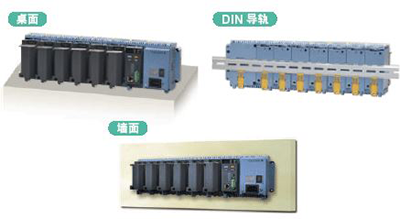

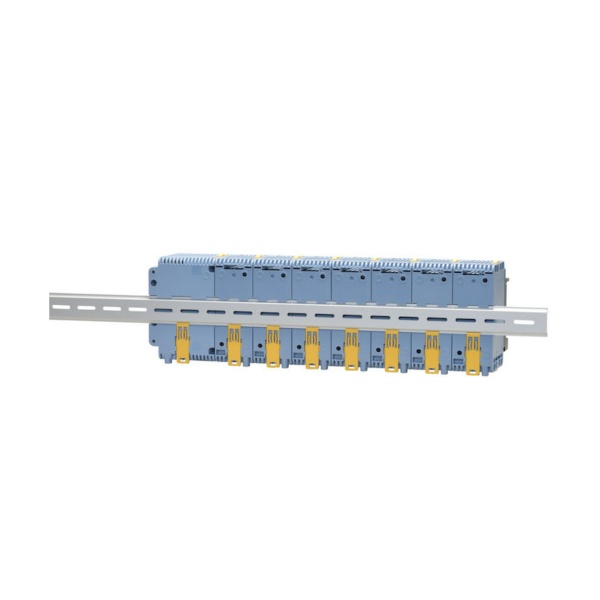

安装场所不限
可选多种 I/O 模块
可根据应用需求选择模块。 可提供抗噪声、电磁继电器型模块。 所有模块均配置可拆卸端子块，接线方便。 与 SMARTDAC+ 系列产品使用的模块相同。
|
型号 |
产品名称 | 测量/应用 | 通道数 |
| GX90XA-10-U2 | 模拟输入模块 | DC 电压、热电偶、RTD、接点(半导体继电器扫描型) | 10 |
| GX90XA-10-L1 | DC 电压、热电偶、接点(低耐压型) | 10 | |
| GX90XA-10-T1 | DC 电压、热电偶、接点(电磁继电器扫描型) | 10 | |
| GX90XA-10-C1 | DC 电流(mA) | 10 | |
| GX90XD | 数字输入模块 | 远程控制输入、操作记录或脉冲输入 | 16 |
| GX90YD | 数字输出模块 | 报警输出 | 6 |
| GX90WD | 数字输入 / 输出模块 | 远程控制输入、操作记录或脉冲输入 / 报警输出 | DI:8/DO:6 |
模拟输入模块的扫描间隔和测量类型
|
类型 |
通道数 |
扫描间隔（最短） |
扫描器 |
TC |
RTD |
DCV |
DI |
mA |
用途 |
| 通用 (-U2) | 10 | 100ms | SSR |
√ |
√ |
√ |
√ |
通用 | |
| 低耐压继电器(-L1) | 10 | 500ms | SSR |
√ |
√ |
√ |
中等价位 | ||
| 电磁继电器(-T1) | 10 | 1s | Relay |
√ |
√ |
√ |
抗噪声 | ||
| DC 电流输入 (-C1) | 10 | 100ms | SSR |
√ |
仅限mA |
内存和最大输入/输出通道数
|
类型 |
内存 |
最大输入/输出通道数 |
|
| GM10-1 | 500 MB | 单台配置 | 0 to 100 |
| 多台配置 | 0 to 100 | ||
| GM10-2 | 1.2 GB | 单台配置 | 0 to 100 |
| 多台配置 | 0 to 420 | ||
可支持高精度测量的实际值
|
输入类型 |
测量精度* (典型值) | |
| DCV | 20 mV | ±(读数的0.01% + 5µV) |
| 6 V (1-5V) | ±(读数的0.01% + 2mV) | |
| TC | R | ±1.1 °C |
| K (-200 to 500 °C) |
±0.2 °C
但 -200.0 to 0.0°C: ±(读数的0.15% + 0.2 °C) |
|
| T |
±0.2 °C
但 -200.0 to 0.0°C: ±(读数的0.10% + 0.2 °C) |
|
| RTD | Pt100 | ±(读数的 0.02% + 0.2 °C) |
| Pt100 (高分辨率) | ±(读数的 0.02% + 0.16 °C) | |
* 基本操作条件: 23±2 °C, 55±10% RH, 电源电压 90-132, 180-264 VAC, 电源频率 50/60 Hz ±1%以内；预热 30 分钟以上、不存在振动或其他影响性能的因素。
通过多台配置扩展通道数，可测量多达420 通道(实际输入)
在GM10-2 大存储机型上，包括运算通道和通信通道在内，记录通道最多可达1000 个。
用以太网线连接各仪器，可进行分散安装。
测量对象(现场) 与数据记录仪分开安装时，可以将子机安装在测量现场用来监视数据，从而省去长距离连接热电偶等信号线的麻烦。
