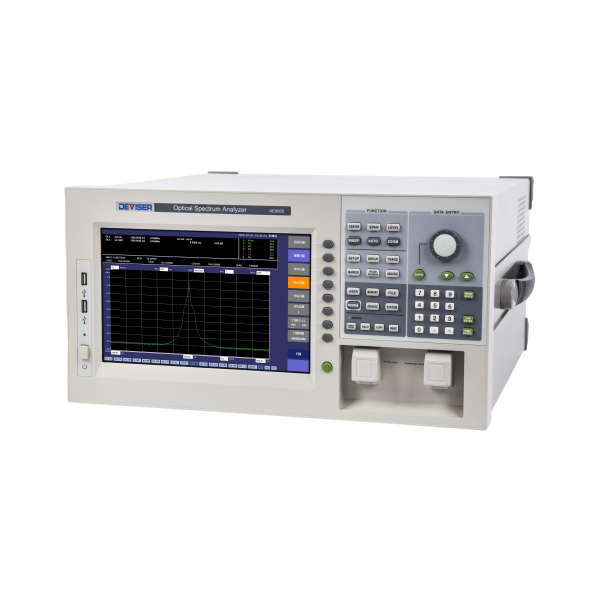

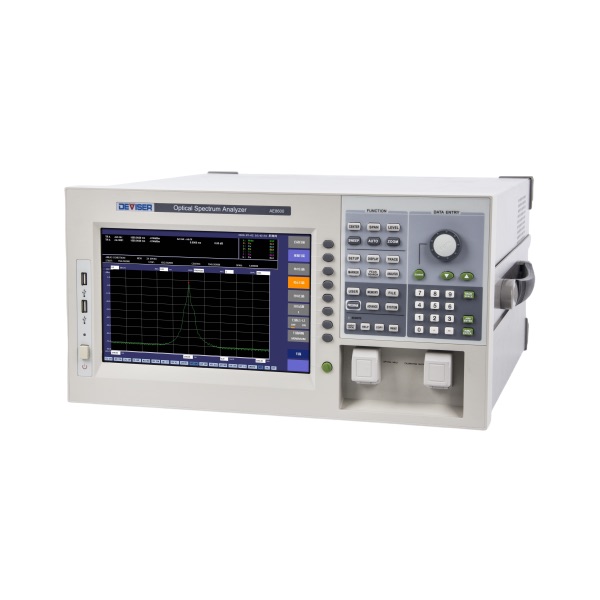

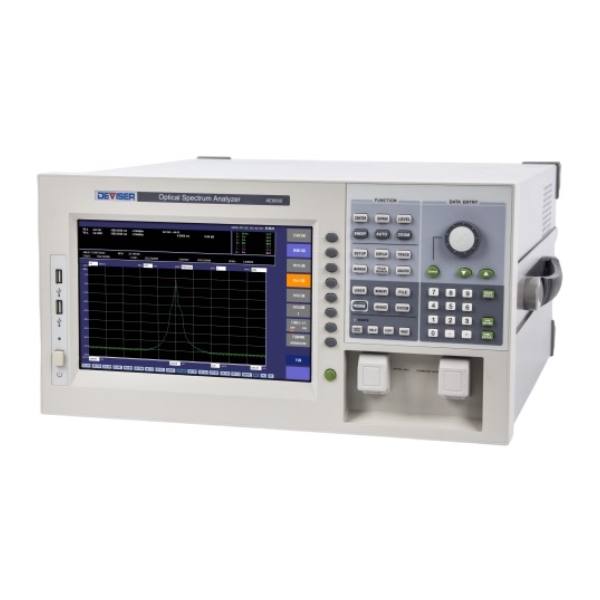

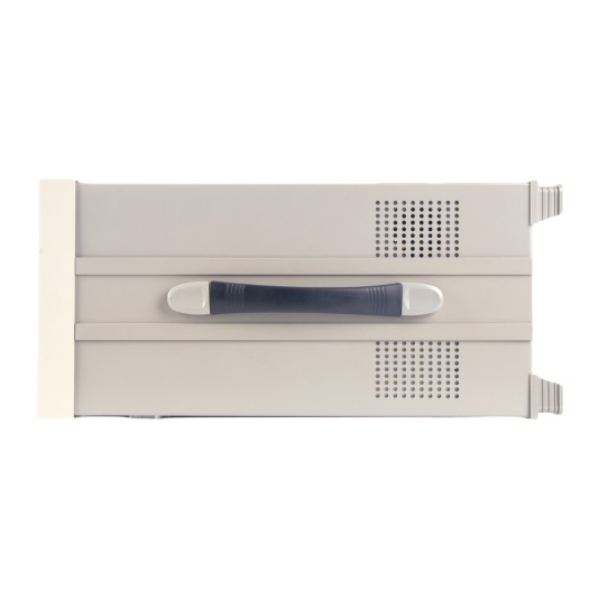

德力光电AE8600A 光谱分析仪

型　　号：AE8600A

名　　称：德力光电AE8600A 光谱分析仪

品　　牌：德力光电

分　　类：专用分析仪 > 光谱分析仪

描　　述：

AE8600A 是一种用于光纤信号光谱分析的衍射光栅光谱分析仪，工作于 600 至 1700nm 波长范围内，最大分辨率可达 20pm，最高测量功率 +23dBm，功率灵敏度低至 -90dBm。

AE8600A 丰富的专业 APP 应用，可用于半导体激光器（DFB、FP）光谱特征测量、 WDM 系统测试、EDFA 系统参数测试、透过率和漂移测试。AE8600A 优越的稳定性和可靠性，极快速的光谱扫描速度，开放的数据输出，可帮助您完美应对来自光谱测试的各种挑战。

产品介绍

产品参数

光谱测量
输入光纤	SM(9.5 / 125µm)、MMF(50 / 125µm、62.5 / 125µm)
波长范围	600 ~ 1700nm
分辨率带宽	0.02 ~ 2nm
分辨率设置	0.02nm、0.05nm、0.1nm、0.2nm、0.5nm、1nm、2nm
波长精度	1520 to 1620 nm ±0.015 nm 1450 to 1520 nm ±0.025 nm 全范围±0.08 nm
波长可重复性	±0.01 nm (1 分钟 )
波长线性度	±0.015 nm (1520 to 1580 nm); ±0.025 nm (1450 to 1520 nm, 1580 to 1620 nm)
最小采样分辨率	0.001nm
功率测量
功率灵敏度	-90dBm（1300-1620nm，分辨率≧ 0.05nm） -85dBm（1000-1300nm，分辨率≧ 0.05nm） -55dBm（600-1000nm，分辨率≧ 0.05nm）
最大输入功率	+23dBm
功率精度	±0.3dB（1310 / 1550nm，输入功率： -20dBm）
功率线性度	±0.08dB（输入功率： -50 ~ +10dBm）
最大采样点数	50001
光回波损耗	>35dB（使用 APC 接口时）
偏振相关性	±0.08dB(1550nm)
光动态范围	峰值波长±0.1nm 50dB (分辨率：0.02nm) 峰值波长±0.4nm 70dB (分辨率：0.05nm) 峰值波长±1.0nm 75dB (分辨率：0.05nm)
技术规格

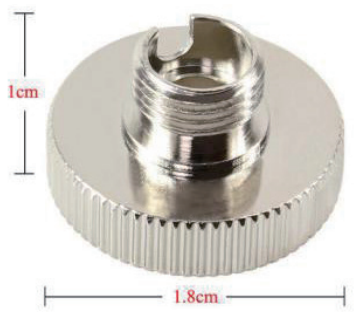

显示	10.1in 1280×800 电容触摸屏		出厂安装选件 1. 光输入接口适配器FC/SC 可选； 2. GP-IB 接口； 3. 内置校准光源。

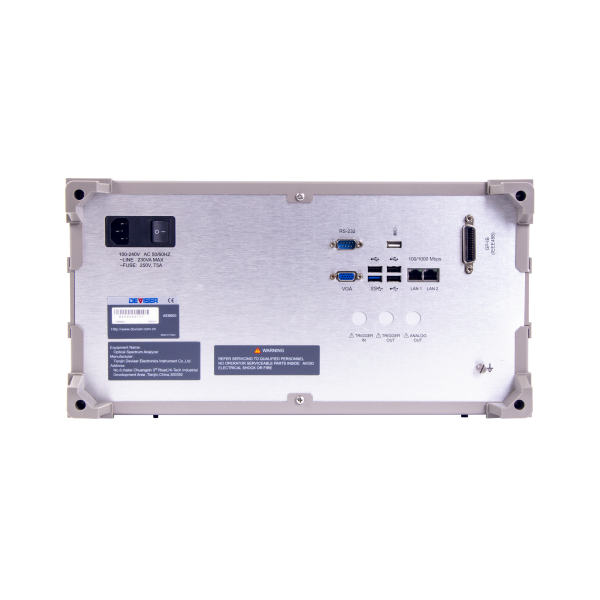

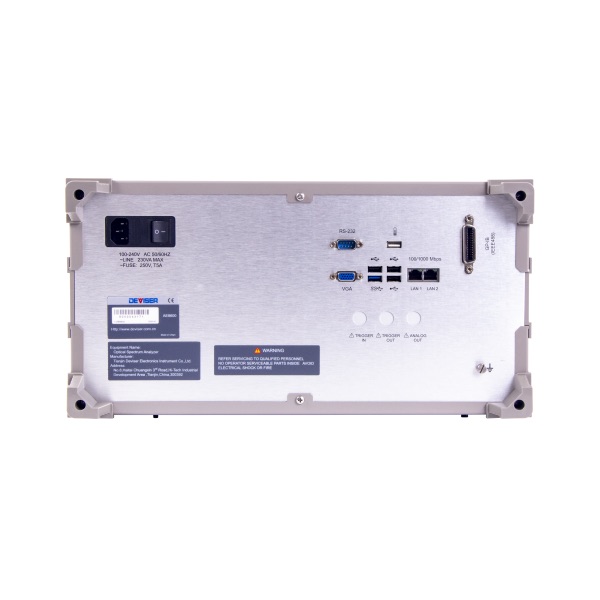

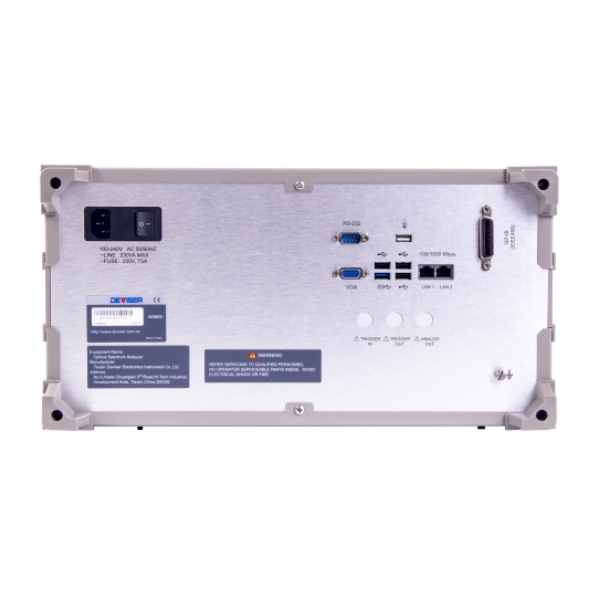

接口	- USB2.0 ×5， USB 3.0，VGA , GP-IB - 以太网(10M/100M/1000M)，RS232-DB9
存储	120GB 硬盘		FC	SC
工作温度	5℃~ 35℃
存储温度	-10℃~ 50℃
电源	交流参数	100-240V 1.7A 50~60Hz

产品功能

项目	功能
测量
测量模式	CW 光、脉冲光、空气 / 真空波长

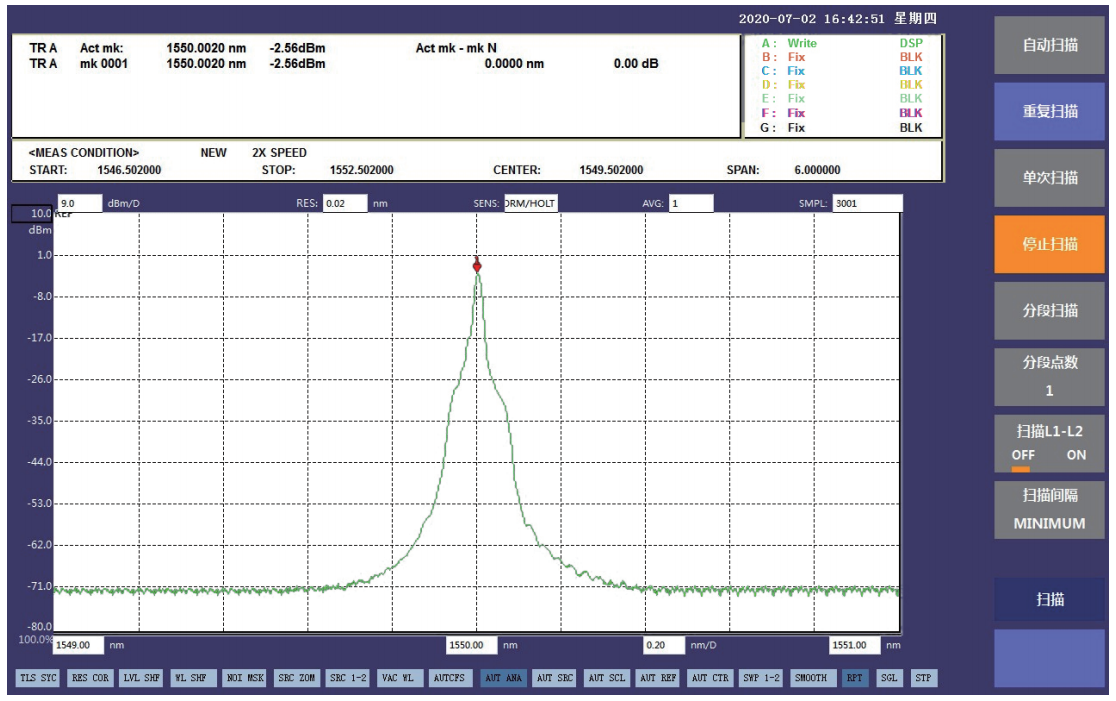

扫描模式	重复、单次、AUTO（自动配置）、线标记间扫描
条件设置	中心波长、跨度、采样点数、波长分辨率、灵敏度、大动态测量模式、平均次数（1~999 次）、双倍速模式、平滑、APC 功率补偿
显示
纵轴刻度	功率刻度（0.1~10dB / div.、线性）、功率辅助刻度（0.1~10dB / div.、线性）、参考功率、分区（8、 10 或 12）、功率谱宽度（dB / nm）、dB / km、%、噪声屏蔽
横轴刻度	波长（nm）、频率（THz）、波形缩放
显示模式 & 项目	常规显示、分屏显示、数据表、标签、模板、测量条件
曲线
曲线功能	7 条独立曲线、最大 / 最小值保持、曲线间运算、标准化显示、曲线拟合、峰值曲线拟合、标记曲线拟合、滚动平均（2~100 次）
其他	曲线复制/ 清除功能、Write / Fix 设置、显示/ 空白设置
标记 & 搜索
标记	三角标记（Max.1024）、纵 / 横线标记、高级标记
搜索	波峰、波谷、下一个波峰、下一个波谷、多波峰、多波谷、自动搜索（On/OFF）、横线标记间搜索、搜索缩放区域
数据分析

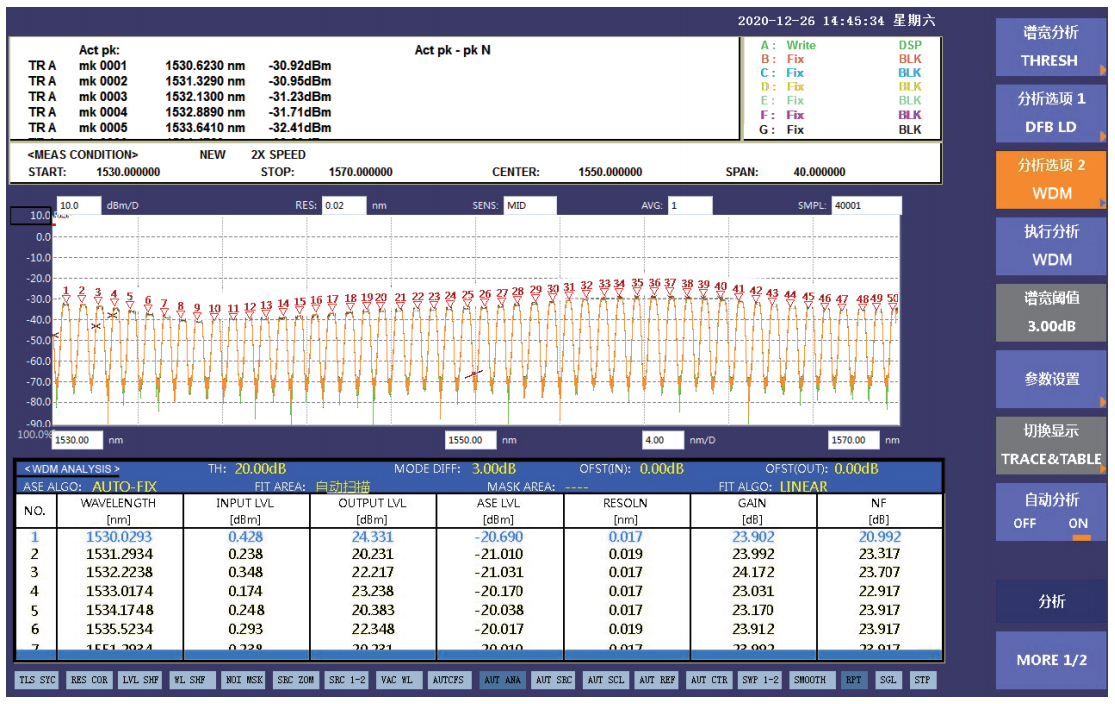

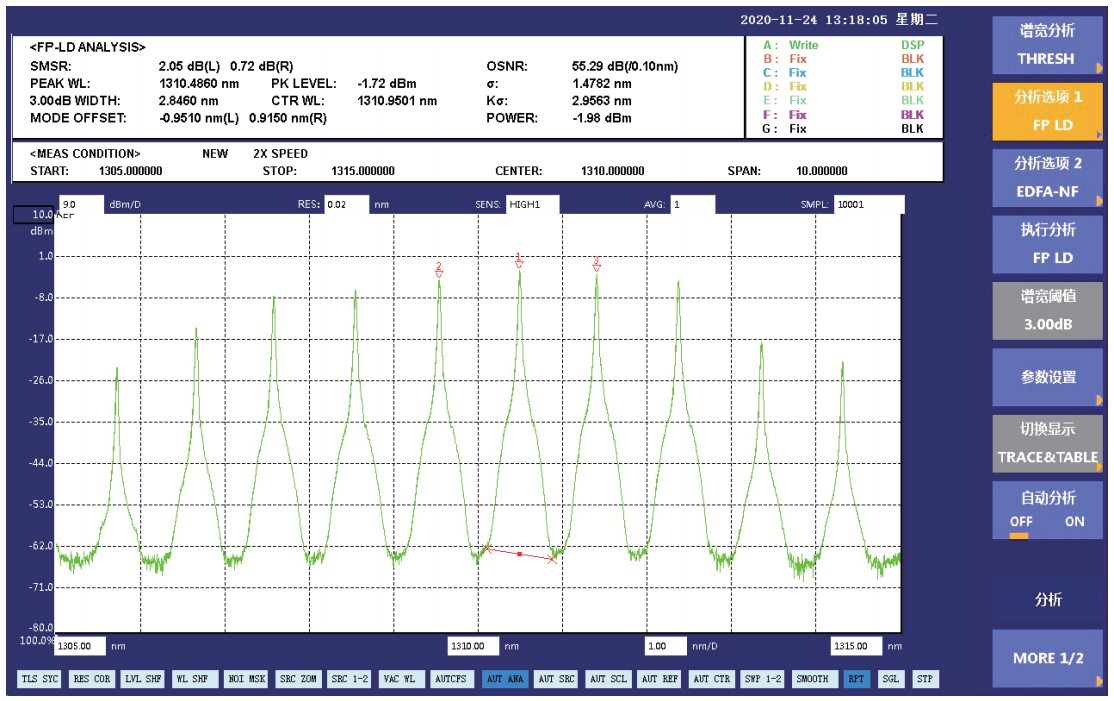

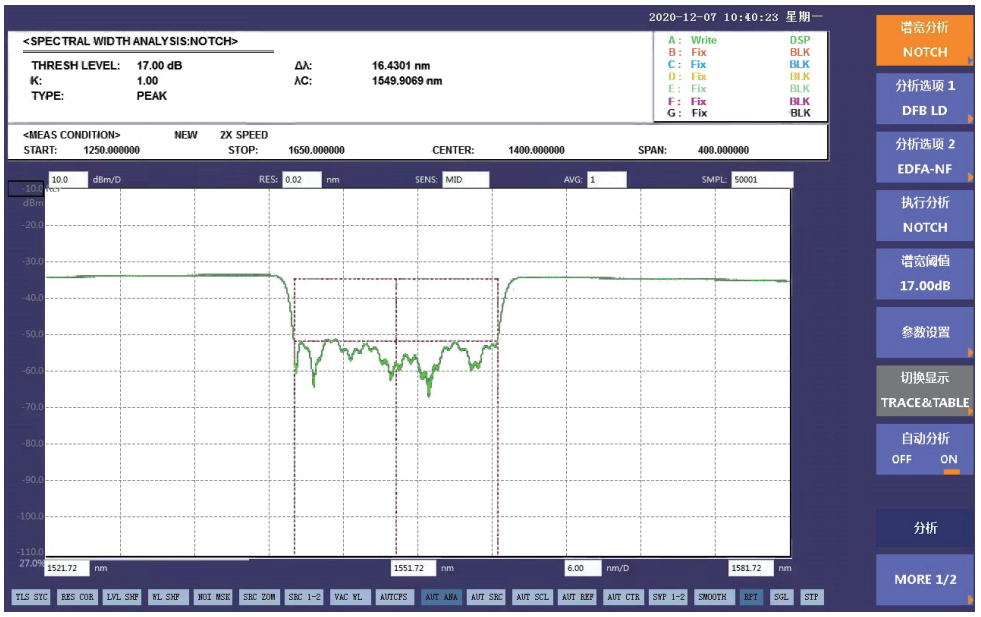

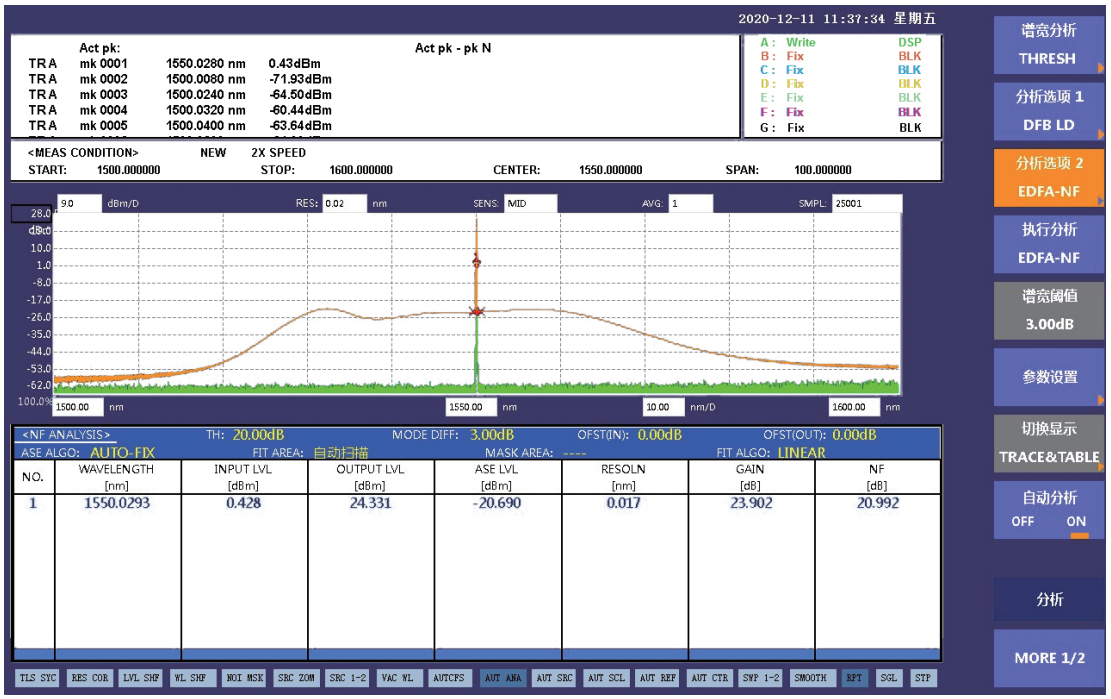

分析功能	谱宽（阈值、包络、RMS、峰值 -RMS、陷波）、WDM（OSNR）分析、EDFA-NF 分析、滤波器波峰/ 波谷分析、WDM 滤波器波峰 / 波谷分析、DFB-LD / FP-LD / LED 分析、SMSR 分析、功率分析、PMD 分析
其他	自动分析（ON/OFF）、横线标记间分析、缩放区域内分析
其他功能
波长校准	用内置波长参考源执行自动波长校准
