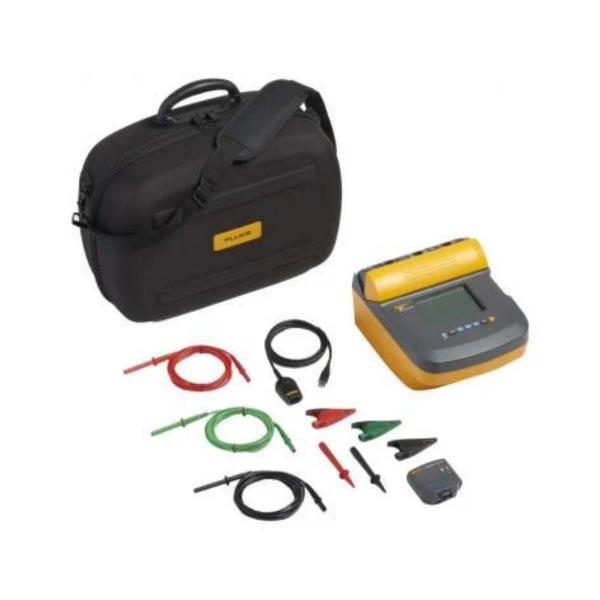

Fluke 1550C/1550C FC 绝缘电阻测试仪
Fluke 1550C / 1550C FC 绝缘电阻测试仪可提供高达 5 kV 的数字绝缘测试，非常适合用于测试各种高压设备，包括开关设备、电机、发电机和电缆。
Fluke 绝缘测试仪是同类仪器中的佳品，可覆盖 IEEE 43-2000 中规定的整个测试电压范围，提供 3 年保修，达到 CAT IV 600 V 安全等级。1550C / 1550C FC 具有测量存储器和 PC 接口，可提前发现设备的潜在故障，是用于预防性或预测性维护计划的理想工具。
产品规格
|
Fluke 1550C/1550C FC 技术规格 |
||
|
电气技术指标 |
||
|
所规定的测试仪精度是指校准之后一年内在 0 °C 至 35 °C 工作温度下的精度。工作温度超出该范围（-20 °C 至 0 °C 和 35 °C 至 50 °C）时，精度需增加 ±0.25 %/°C，但在 20% 误差范围内，精度需增加 ± 1%/°C。 |
||
|
绝缘电阻测量 |
||
|
测试电压（直流） |
||
|
250 V |
量程 |
< 250 kΩ 250 kΩ 至 5 GΩ 5 GΩ 至 50 GΩ > 50 GΩ |
|
精度（± 读数） |
未指定 5% 20% 未指定 |
|
|
500 V |
量程 |
< 500 kΩ 500 kΩ 至 10 GΩ 10 GΩ 至 100 GΩ > 100 GΩ |
|
精度（± 读数） |
未指定 5% 20% 未指定 |
|
|
1000 V |
量程 |
< 1 MΩ 1 MΩ 至 20 GΩ 20 GΩ 至 200 GΩ > 200 GΩ |
|
精度（± 读数） |
未指定 5% 20% 未指定 |
|
|
2500 V |
量程 |
< 2.5 MΩ 2.5 MΩ 至 50 GΩ 50 GΩ 至 500 GΩ > 500 GΩ |
|
精度（± 读数） |
未指定 5% 20% 未指定 |
|
|
5000 V |
量程 |
< 5 MΩ 5 MΩ 至 100 GΩ 100 GΩ 至 1 TΩ > 1 TΩ |
|
精度（± 读数） |
未指定 5% 20% 未指定 |
|
|
条形图范围 |
0 至 1 TΩ (1550C) - 0 至 2 TΩ (1555) |
|
|
绝缘测试电压精度 |
-0%，在 1 mA 电流时为 +10% |
|
|
感应交流电源电流抑制 |
最大2 mA |
|
|
容性负载充电速率 |
5 s/μF |
|
|
容性负载放电速率 |
1.5 s/μF |
|
|
漏电测量 |
量程 |
1 nA 至 2 mA |
|
精度 |
± (5% + 2 nA) |
|
|
电容测量 |
量程 |
0.01 μF 至 15.00 μF |
|
精度 |
± (15% rdg + 0.03 μF) |
|
|
计时器 |
量程 |
0 至 99 分钟 |
|
分辨率设置 |
1 分钟 |
|
|
分辨率指示 |
1 秒 |
|
|
带电电路警告 |
警告范围 |
30 V 至 660 V 交流/直流电压，50/60 Hz |
|
电压精确度 |
± (15% + 2 V) |
|
|
软件规格 |
FlukeView Forms™ 基本软件要求使用运行 Windows XP、Windows Vista、Windows 7 和 Windows 8 的 PC。 |
|
主要特性
- 测试电压高达 5 kV，适合所有应用
- 可测量高达 2 TΩ 的电阻
- CAT III 1000 V，CAT IV 600 V 安全等级
- 使用 Fluke Connect ® 功能，可远离危险环境，远程控制仪器（限 Fluke 1550C FC 型号）
- 利用 Fluke Connect ® 应用程序，可在移动设备上实时监控测试结果并分析趋势（限 Fluke 1550C FC 型号）
- 利用 PC 版 Fluke Connect ® 应用程序，可快速生成用户自定义的测试报告（限 Fluke 1550C FC 型号）
- 自动计算介质吸收比 (DAR) 和极化指数 (PI)，无需其他设置
- 警告功能可提醒用户存在线路电压并可最高给出 600 V 的交流或直流读数，从而增强了用户的安全性
- 斜坡测试功能，可选 50 V / 100 V 步进打压，可用于击穿测试
- 定时测试功能，可进行最长 99 分钟的定时器设置
- 可进行电容和泄漏电流测量
- 可在多达 99 个存储位置存储测量值
- 配有长效能电池，两次充电之间可进行 750 次以上测试
- 3 年保修
