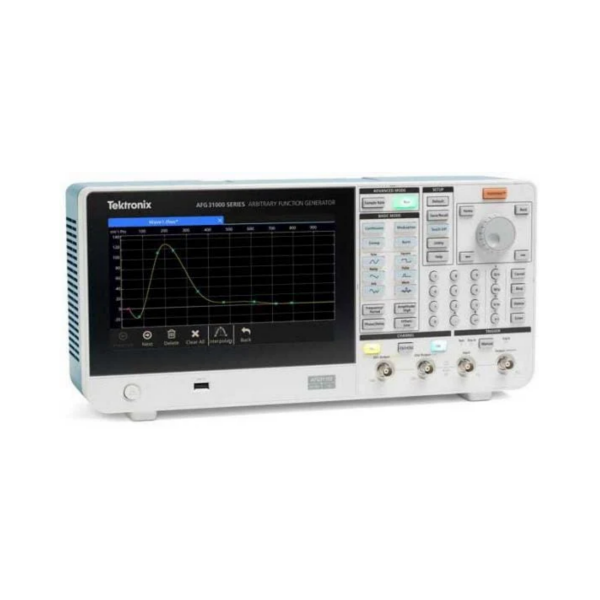

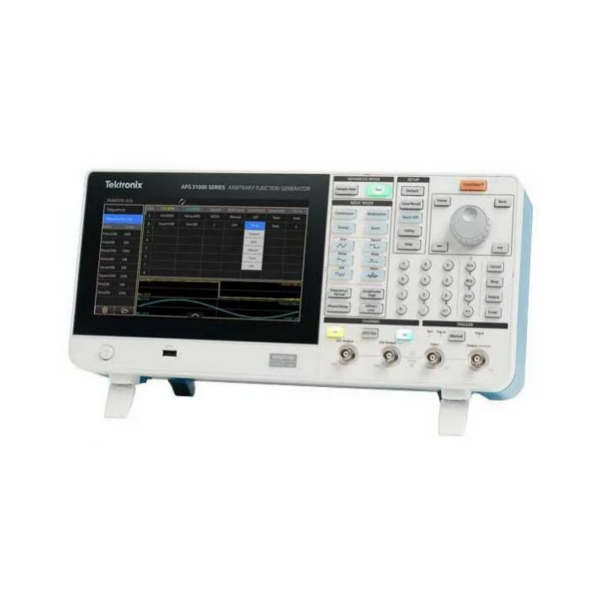

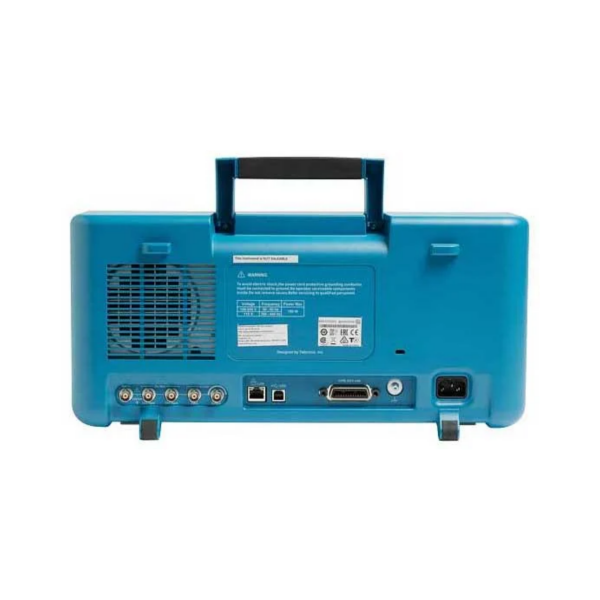

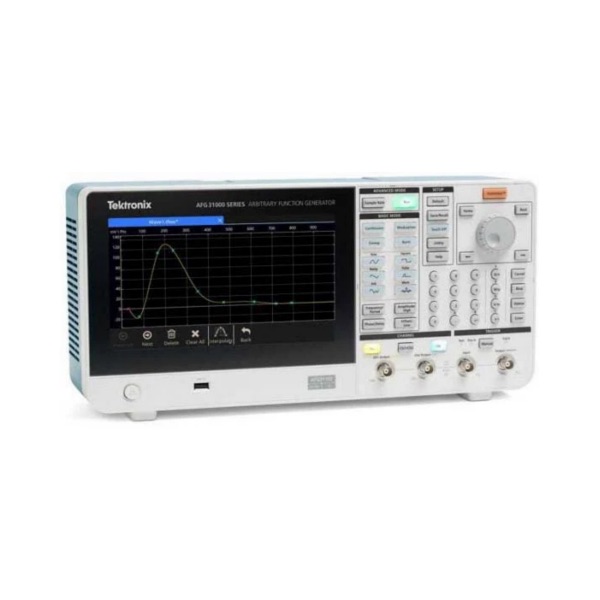

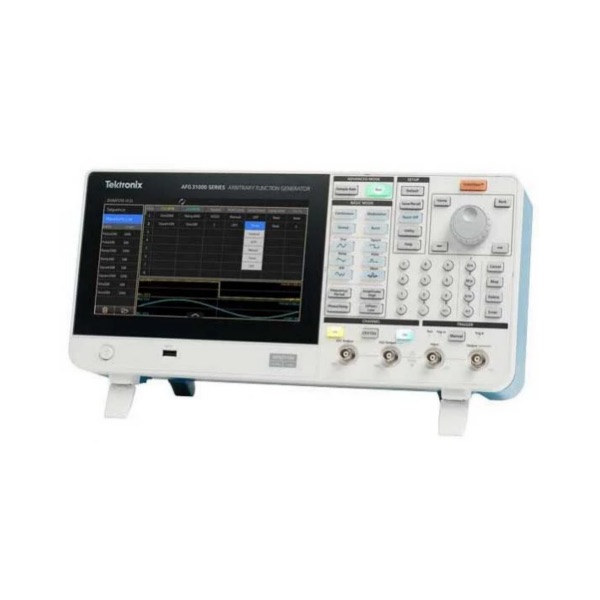

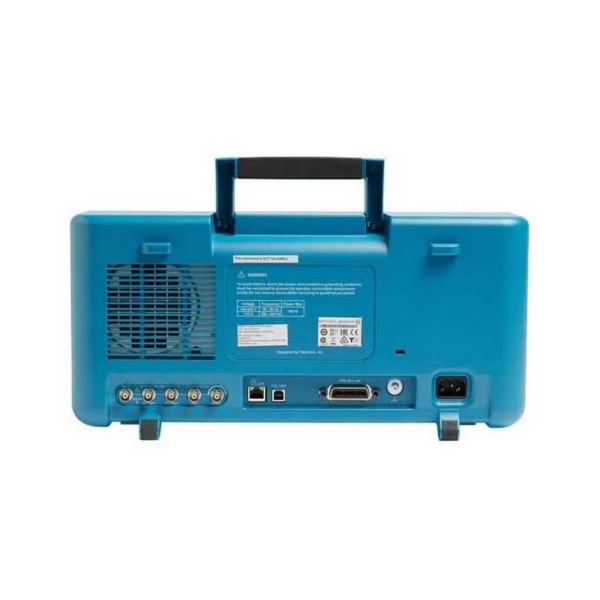

泰克AFG31000系列 任意波函数发生器
泰克 AFG31000 系列是全新智能型 AFG，它内置任意波形发生和实时波形监测功能，并拥有市场上最大的触摸屏。全新AFG31000 提供了高级波形生成和编程功能，支持波形监测，拥有最流行的触摸屏界面，让每个科研人员和工程师的测试变得更简单，让工作变得更轻松。
型号概述
|
型号 |
模拟通道 |
输出频率 |
记录长度 |
采样率 |
垂直分辨率 |
|
AFG31021 |
1 |
25 MHz |
16 MSa/通道 |
250 MS/s |
14位 |
|
AFG31051 |
1 |
50 MHz |
16 MSa/通道 |
500 MS/s |
14位 |
|
AFG31022 |
2 |
25 MHz |
16 MSa/通道 |
250 MS/s |
14位 |
|
AFG31052 |
2 |
50 MHz |
16 MSa/通道 |
500 MS/s |
14位 |
|
AFG31101 |
1 |
100 MHz |
16 MSa/通道 |
1 GS/s |
14位 |
|
AFG31151 |
1 |
150 MHz |
16 MSa/通道 |
2 GS/s |
14位 |
|
AFG31102 |
2 |
100 MHz |
16 MSa/通道 |
1 GS/s |
14位 |
|
AFG31152 |
2 |
150 MHz |
16 MSa/通道 |
2 GS/s |
14位 |
|
AFG31251 |
1 |
250 MHz |
16 MSa/通道 |
2 GS/s |
14位 |
|
AFG31252 |
2 |
250 MHz |
16 MSa/通道 |
2 GS/s |
14位 |
主要性能指标
- 单或双通道型号
- 输出幅度范围 1mVP-P ~ 10VP-P 至 50Ω 负载
- 基本(AFG) 模式：
- 25 MHz, 50MHz, 100MHz, 150MHz 或 250MHz 正弦波形
- 250 MSa/s, 1GSa/s 或 2GSa/s 采样率
- 14 位垂直分辨率
- 内置波形包括正弦、方波、锯齿波、脉冲、噪声和其他常用波形
- 扫描、突发和调制模式(AM, FM, PM, FSK 和 PWM)
- 高级(序列) 模式：
- 连续模式(选配序列模式、已触发模式和选通模式)
- 每条通道上 16Mpts 任意波形内存 (128Mpts 选配)
- 序列模式下最多 256 步，支持循环、跳转和等待事件
- 可变采样时钟 1µSa/s ~ 2GSa/s
产品应用
- 高级研究
- 时钟和系统同步
- 复现真实世界信号
- 元器件和电路表征和验证
- 嵌入式电路设计和测试
- 通用信号生成
