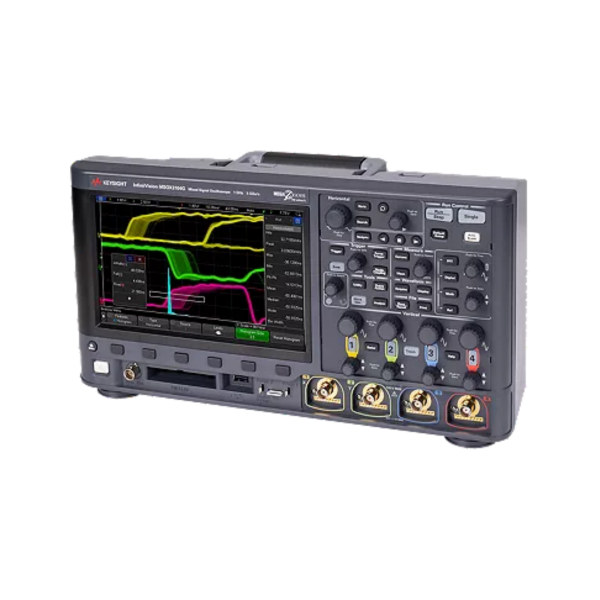

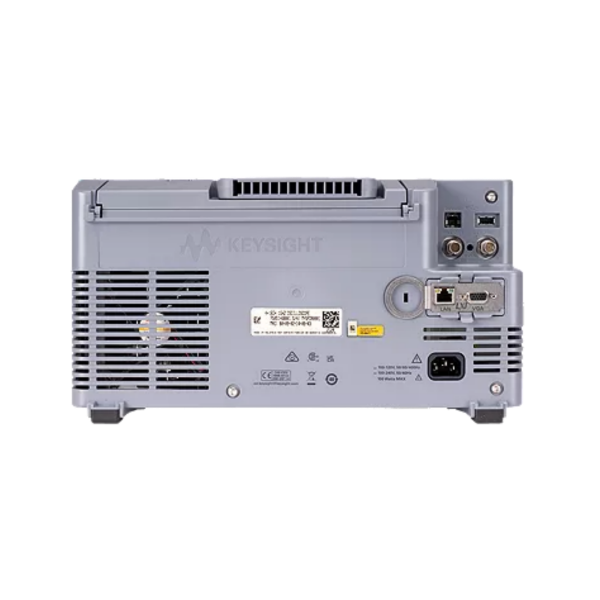

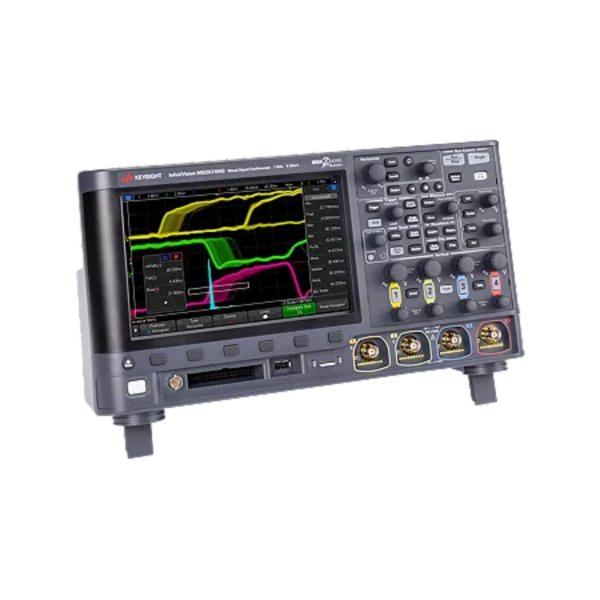

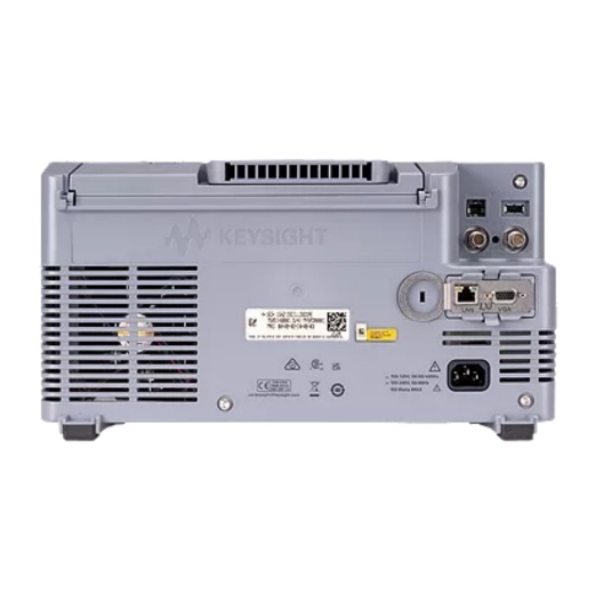

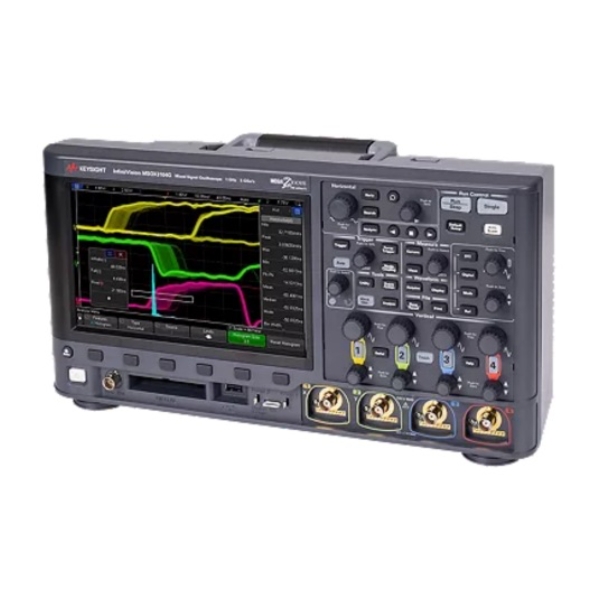

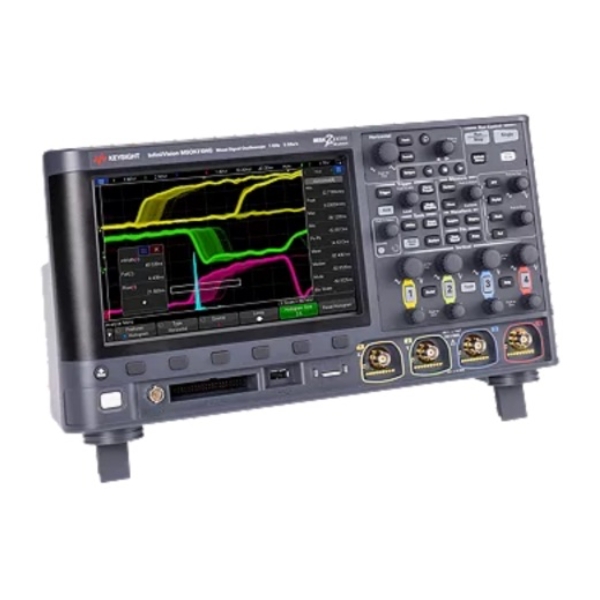

Keysight InfiniiVision 3000G X 系列 示波器
3000G X 系列将我们的一些高端技术带到入门级示波器上，可以提供带宽覆盖 100 MHz 到 1 GHz 的 20 种型号，并配有直观的 8.5 英寸电容式触摸屏用户界面。 凭借每秒 1,000,000 个波形的超快波形捕获率，您能够捕获难以捉摸的毛刺和异常。 通过结合使用自动化软件、波形和测量直方图以及区域触摸触发功能，就可以一步轻松完成先进的测量——您只需用手指在屏幕上画个方框即可实现。
型号概述
|
型号 |
带宽 |
模拟通道 |
最大采样率 |
最大存储器深度 |
波形更新速率 |
|
DSOX3012G |
100 MHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3012G |
100 MHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
DSOX3014G |
100 MHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3014G |
100 MHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
DSOX3022G |
200 MHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3022G |
200 MHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
DSOX3024G |
200 MHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3024G |
200 MHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
DSOX3032G |
350 MHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3032G |
350 MHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
DSOX3034G |
350 MHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3034G |
350 MHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
DSOX3052G |
500 MHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3052G |
500 MHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
DSOX3054G |
500 MHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3054G |
500 MHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
DSOX3102G |
1 GHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3102G |
1 GHz |
2 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
DSOX3104G |
1 GHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
|
MSOX3104G |
1 GHz |
4 |
5 GSa/s |
4 Mpts |
1,000,000 wfms/s |
主要特点
- I2C，串行外设接口（SPI），通用异步收发信机（UART），推荐标准 232（RS232）/推荐标准 485（RS485），I2S 和通用串行总线供电（USB-PD）触发和解码
- 基于硬件的模板极限和测量极限测试
- 频率响应分析（波特图）
- HDTV 视频分析
- 双总线时间交织协议列表显示
