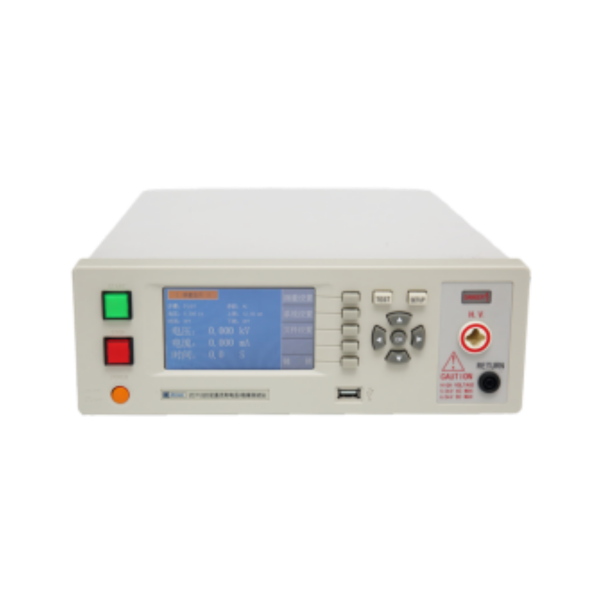

中策ZC7122D/ZC7120D 程控耐电压/绝缘电阻测试仪
ZC7122D / ZC7120D 交直流耐电压/绝缘电阻测试仪是公司 ZC71 系列产品的升级产品。仪器采用了线性放大技术产生低失真的正弦波输出，使测试更为精确。4.3 寸彩色液晶显示屏的运用，以及人性化的交互式操作模式，使得使用者更清晰易懂。测试结果和测试条件同时显示，使得使用者对测试结论倍感放心。该仪器可广泛应用于要求安规测试的领域。
型号概述
|
型号 |
ZC7122D |
ZC7120D |
|
|
交流耐压测试 |
输出电压 |
范围：0-5000V，0-12mA，分辨率10V |
|
|
准确度：±（2%设定值+5V） |
|||
|
输出频率 |
50Hz/60Hz可选择 |
||
|
输出波形 |
正弦波，失真度<2% |
||
|
上限设定 |
范围：0.10-12.00mA，分辨率0.01mA 准确度：±（2%设定值+2个字） |
||
|
下限设定 |
范围：0.00-12.00mA，分辨率0.01mA 准确度：±（2%设定值+2个字） |
||
|
电弧侦测 |
1-9级 |
||
|
直流耐压测试 |
输出电压 |
范围：0-6000V，分辨率10V 准确度：±（2%设定值+5V） |
|
|
输出波纹 |
＜5%（6KV/5mA） 线性负载下测试 |
||
|
上限设定 |
范围：0.10-5.00mA，分辨率0.01mA 准确度：±（2%设定值+2个字） |
||
|
下限设定 |
范围：0.00-5.00mA，分辨率0.01mA 准确度：±（2%设定值+2个字） |
||
|
自动放电 |
200ms |
||
|
控制接口 |
输入：测试( TEST)，复位( RESET) 输出：测试通过( PASS)，测试失败( FAIL) 测试进行中（TEST-IN-PROCESS) |
||
|
缓升设定 |
0.1-999.9秒 |
||
|
测试时间 |
范围：0.5-999.9秒（0=连续测试） |
||
|
测试结果输出方式 |
蜂鸣器，LCD显示读数，控制接口状态输出 |
||
|
记忆组 |
5组测试条件记忆，每组有3个测试步骤选择 |
||
|
显示器 |
4.3寸彩色液晶显示 |
||
|
绝缘电阻测试 |
输出电压 |
范围：DC 100-1000V 分辨率10V 准确度：±（2%设定值+5V） |
|
|
电阻范围 |
范围：1-5GΩ 准确度：±（10%读数值+2个字） |
||
|
上限设定 |
同电阻范围、间距1MΩ |
||
性能特点
- 4.3 寸彩色液晶显示
- 线性、低失真正弦波输出
- 5 组程序设定、记忆功能
- 电压缓升设定功能
- 特有电弧侦测功能，缺陷判别更为准确
- ZC7120D 具备交直流耐电压测试功能
- ZC7122D 具备交直流耐电压/绝缘电阻测试功能
