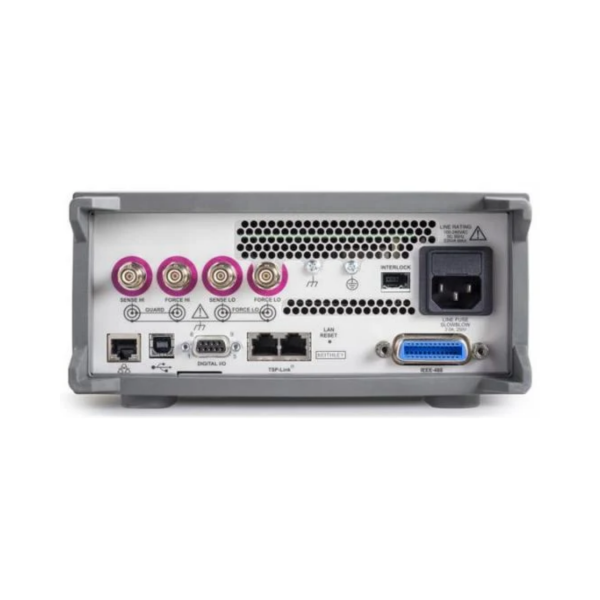

吉时利2400图形化系列 SMU
型 号：2400图形化系列
名 称：吉时利2400图形化系列 SMU
品 牌：吉时利(Keithley)
分 类：源和电源 > 源/测量单元
简 述：
Keithley 2400 图形化系列 SMU 仪器提供四象限精密电压和电流源/负载，外加直观触摸屏用户界面上的测量。这些仪器可同时提供 10 fA - 10 A 脉冲电流和/或 100nV - 200V 电压（实现 1000W 脉冲和 100W 直流总功率）并对其进行测量，从而使用户可以 Touch，Test，Invent®（触摸、测试、创新）。
型号概述
|
型号 |
触摸屏 |
通道 |
最大电流源/量程 |
最大电压源/量程 |
测量分辨率（电流/电压） |
电源 |
|
2450 |
是 |
1 |
1A |
200V |
10fA / 10nV |
20W |
|
2460 |
是 |
1 |
7A |
100V |
1pA / 100nV |
100W |
|
2470 |
是 |
1 |
1A |
1100V |
10fA / 100nV |
20W |
|
2461 |
是 |
1 |
10A |
100V |
1pA / 100nV |
1000W |
主要性能特点
- 6½ 位精确分辨率源和测量
- 1 M 个样点/秒数字化测量速度
- 电流：10nA - 7A 直流，10A 脉冲
- 电压：200mV - 200V
- 功率：可达 100W 直流 - 1000W 脉冲
- 五英寸触摸屏，具有精心设计的颜色组合和屏幕布局
- 简单的导航和一级菜单及设置
- 可存储 2750 万个数据，具有时间标记，全部可在仪器上查看
产品应用
- 高亮度 LED 的高速测试
- 功率半导体的 IV 检定
- 检定和验证传感器性能
- 充电电池充电/放电（电流）循环
- 创建电池放电模型和模拟电池
- 光电池 I-V 检定
