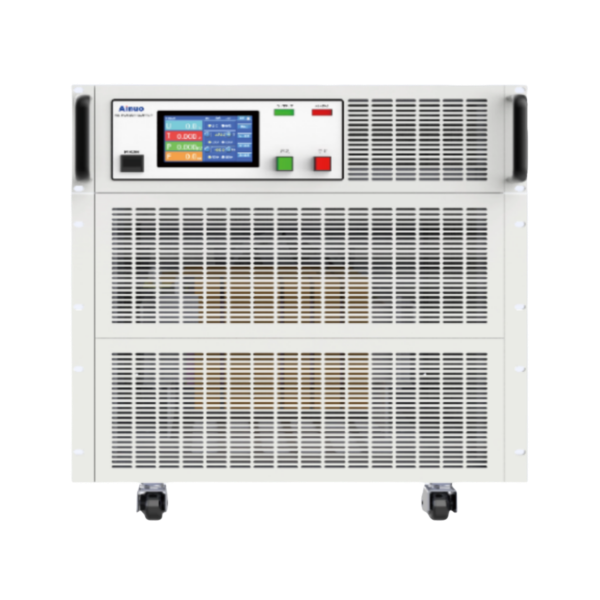

艾诺AN97系列 交流电源

型号

AN97000S

AN97001S

AN97002S

AN97003S

AN97005S

AN97010S

AN97010TS

电源容量

500VA

1kVA

2kVA

3kVA

5kVA

10kVA

10kVA

输入

方式/相数

单相两线+PE

三相四线+PE

电压

(220±22)Va.c

线电压：

380V±10%

频率

(50±2.5)Hz

输出

相数

单相两线

电压

相电压：1.0～300.0V

自动挡：（低档）1.0～150.0V，（高档）150.1～300.0V

高档锁定：（高档）1.0～300.0V

频率

45Hz～65Hz连续可调，100HZ、120HZ、200HZ、240HZ、400Hz

额定电流

110V

4.6A

9.2A

18.2A

27.4A

45.6A

91.0A

91.0A

220V

2.3A

4.6A

9.1A

13.7A

22.8A

45.5A

45.5A

测量精度

电压

分辨力：0.1V，精度：0.2%x读数值+0.2%x满量程值

频率

分辨力：0.1Hz，精度：0.1%

电流

分辨力：0.001A/0.01A/0.1A，精度：0.4%x读数值+0.4%x满量程值

功率

分辨力：0.001kW/0.01kW，精度：0.8%x读数值+0.8%x满量程值

频率稳定度

≤0.05%

电压失真度

线性负载：THD＜1%

瞬态恢复时间

20ms

电压波峰系数

1.41±0.1

源电压效应

≤1%

负载效应

≤1%

过载能力

105%<输出≤110%，15秒关断输出

110%<输出≤200%，5秒关断输出

200%<输出≤300% ，2秒关断输出

300%<输出，立即关断输出

抗冲击功能

可承受3倍额定电流持续2S

保护装置

过热保护、输出过流保护、输出过载保护、输出短路保护

效率

＞70%

＞80%

功能

显示方式

4.3寸彩色液晶触摸显示屏

启动缓升时间

0.0~99.9秒

在线调节功能

可在线调节输出电压玉、输出频率(45.0~65.0Hz)

在线切换缓升时间可设置:0.0~99.9秒

记忆功能

掉电记忆功能，可记忆上次输出模式及参数

快捷组

8组

线路压降补偿

0.000~0.500欧

通讯接口

RS232通讯  （可选配RS485通讯）

工作

环境

温度

0～40℃

湿度

20%～90%RH

外形尺寸W×H×D(mm)

3U

3U

4U

11U

13U

432x133 (148) x400

432x133

(148)x550

432x177

(192) x550

432x488

(563) x400

432x577 (652) x400

括号内为包含机脚高度，机脚可拆

括号内为包含脚轮高度，脚轮可拆

宽度432mm为不含把手的19寸标准机箱尺寸，含把手宽度为4833mm，把手为选配

重量(Kg)

17

20

26

35

59

82

82
