菊水PCR-LE/LE2系列 高功能交流稳定电源

产品规格

主要特点

• 宽输出量程，也可直流输出
• 输出额定电压（AC）: 1 ～ 300V
• 输出额定频率：1 ～ 999.9Hz
• 输出额定电压（DC）：±1.4V ～ ±424V
• 响应选择
• 高速应答（FAST）: 电源的上升/下降速度要求（PCR6000LE、PCR9000LE 除外）
• 通常速度（MEDIUM）: 在各种电源环境试验中
• 高稳定性（SLOW）: 在 EMC 试验站点用供给等中

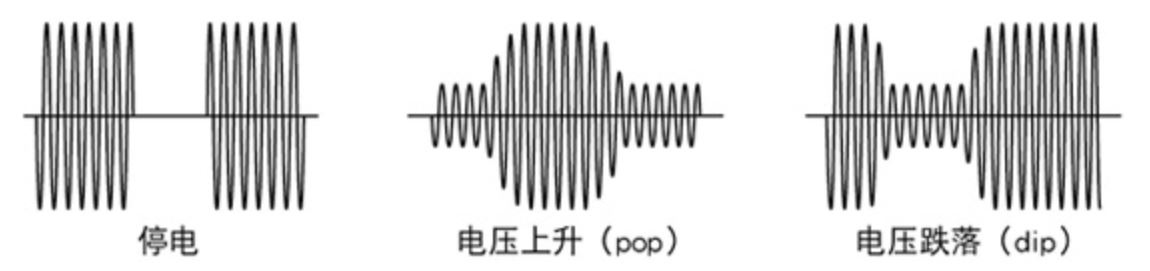

• 常模拟电源线异
• 在 AC 模式下使用时，可通过停止 PCR-LE 系列的输出、电压跌落 (dip)，电压上升 (pop)，来模拟电源线的异常。 可用于整流电源及电子仪器等的试验。

• 各种计测功能
• 可测量输出的实际有效值电压/电流、峰值电压/电流、有效功率/视在功率、功率因素。可分析输出电流的高次谐波（可达 40 次）。
• 时序功能
• 输出电压/频率/波形可随时间变化，能够自动执行电源环境试验。除 AC 输出以外，也可实现 DC 输出及 AC+DC 输出的时序。可设定 0.1ms 的分辨率，并搭载初始相位设定、相位骤变、跳跃功能、暂停功能。
• 传感检测、电压补偿调节
• 即使装置在远离负载仪器的地方，也能对电压降低进行补偿，稳定负载端的电压（有效值）。在传感检测中，有硬件传感检测和软件传感检测。可按照负载条件及使用用途区别使用。
• 输出电流控制
• 利用可选（时间、连续）的跳闸电流限制功能，可稳定控制输出电流（实际有效值），实现连续运转动作。在电力设施（分电盘、断路器、配线设施等）稳定的条件下，可进行通电试验。

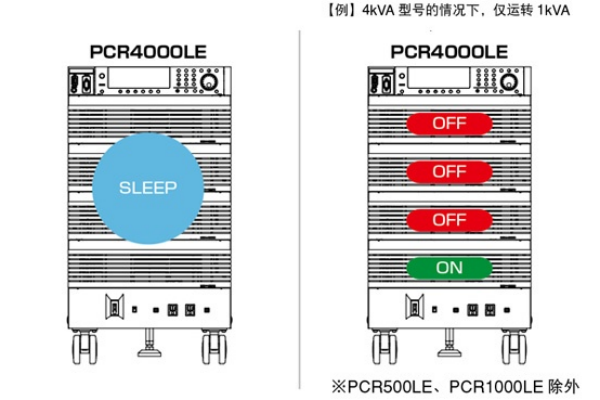

• 节能功能（节电功能）
• 睡眠功能：一定时间无输出后，功率单元会进入休眠状态，这样可抑制电力消耗。
• 节能运转功能（PCR500LE、PCR1000LE 除外）：可以利用节能运转功能，根据负载大小的需要，只提供负载所需要的功率。

• 外部通信
• RS232C（标配）。通过选购件，可使用 GPIB、USB、LAN 进行远程遥控。由于 LAN 支持 LXI 规格，因此可获得性价比较高的系统结构。
• 存储功能
• 主机存储器上共计可存储 99 个波形库番号，包括输出频率、电压（AC / DC）、和一个周期的波形数据。另外，可以在 USB 存储器上保存主机存储器内容、面板设置、电源线异常仿真、时序数据。
• 支持标准
• 可用于 IEC61000-3 及 4 系列标准试验系统。选购件中还准备了应用程序软件。详细内容请参照卷末。

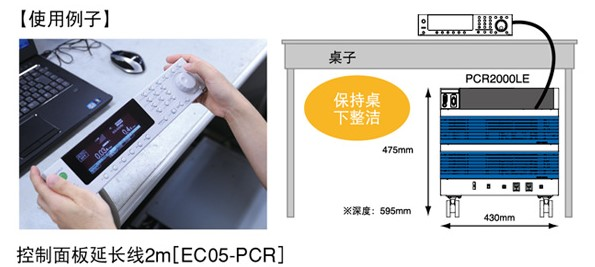

• 远程遥控前面板
• 前面板可取下使用。可通过选购件的控制面板延长线，作为远程遥控器使用。
• 可将 PCR-LE 设置在工作台等的下方，采用延长线（选购件：EC05-PCR）来操作前面板。

• 小型化
• 与以往型号 PCR-LA (4kVA) 的对比

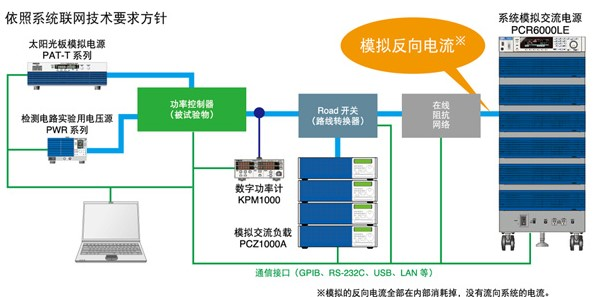

• 伴随反向电流的 “系统连接试验”
• 依照系统联网技术要求方针

• 支持大容量
• 使用并联、单相 3 线、三相运行选购件（扩展运行驱动），可以使单相扩展到 27kVA、单相 3 线扩展到 54kVA、三相扩展到 81kVA。可以作为大规模 EMC 站式电源或大容量工业空调的试验电源使用。
• 通过单元结构获得良好维护性能
• PCR-LE 系列（PCR500LE 除外）为单元结构，功率单元可采用 1kVA 单位进行维护（更换等）。
• 其他功能
• 设定输出阻抗
• 测量高次谐波
• 软件起动（控制上升时间）
• 固定内部 Vcc
