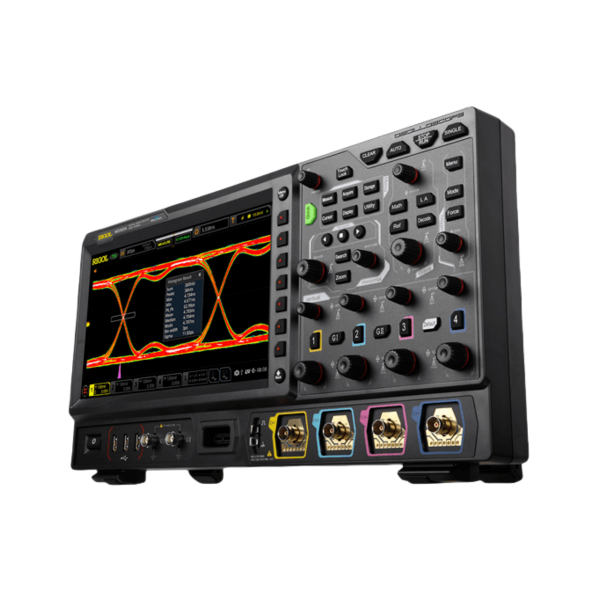

普源MSO8000系列 数字示波器
型 号：MSO8000系列
名 称：普源MSO8000系列 数字示波器
品 牌：普源精电(RIGOL)
分 类：示波器 > 数字示波器
简 述：
MSO8000 系列是基于 RIGOL 的 ASIC 芯片和 UltraVision II 技术平台的中高端混合信号数字示波器。
型号概述
|
型号 |
模拟带宽 |
模拟通道数 |
最高实时采样率 |
最大存储深度 |
最高波形捕获率 |
数字通道 |
内置信号源 |
|
MSO8064 |
600MHz |
4 |
10GSa/s |
500Mpts |
600,000 wfms/s |
16(Probe opt.) |
25MHz，2CH（opt.） |
|
MSO8104 |
1GHz |
4 |
10GSa/s |
500Mpts |
600,000 wfms/s |
16(Probe opt.) |
25MHz，2CH（opt.） |
|
MSO8204 |
2GHz |
4 |
10GSa/s |
500Mpts |
600,000 wfms/s |
16(Probe opt.) |
25MHz，2CH（opt.） |
主要特点
- 模拟通道带宽：600 MHz、1 GHz 和 2 GHz（单通道和半通道模式）
- 4 个模拟通道，1 个 EXT 通道，标配 16 个数字通道（需选购探头）
- 实时采样率最高达 10 GSa/s
- 最高存储深度达 500 Mpts（标配）
- 波形捕获率高于 600.000 个波形每秒
- 多达 45 万帧的硬件实时波形不间断录制和回放功能
- 集 7 种独立仪器于一身，包括:示波器、16 通道逻辑分析仪、频谱分析仪、任意波发生器（选件）、数字电压表、6 位频率计和累加器、协议分析仪（选件）
- 多达 41 种波形参数自动测量，更提供全内存硬件测量功能
- 多种数学运算，内置增强 FFT 分析和峰值搜索功能
- 标配波形直方图分析
- 独立的搜索、导航按键和事件列表
- 实时眼图和抖动分析软件（选件）
- 内置高级的电源分析软件（选件）
- 用户可定义的 Quick 一键快捷操作
- 10.1 英寸多点触控电容屏，256 级波形灰度显示，带彩色余辉
- 丰富的接口：USB Host & Device、LAN（LXI）、HDMI、TRIG OUT、USB-GPIB
- 支持 Web Control 远程命令控制
- 独有的在线版本升级功能
- 精巧便携的工业设计，快捷的操作控制
产品配件
- USB 数据线 CB-USBA-USBB-FF-150
- 4 套无源高阻探头（500 MHz） RP3500A
- 2 套无源低阻探头（1.5 GHz，仅 MSO8204 / MSO8104） RP6150A
- 前面板保护壳 MSO8000-FPC
- 快速指南（纸质）
- 符合所在国标准的电源线
