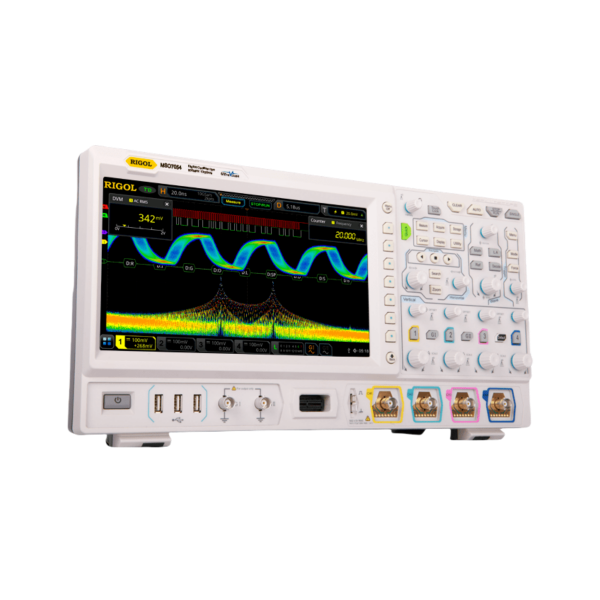

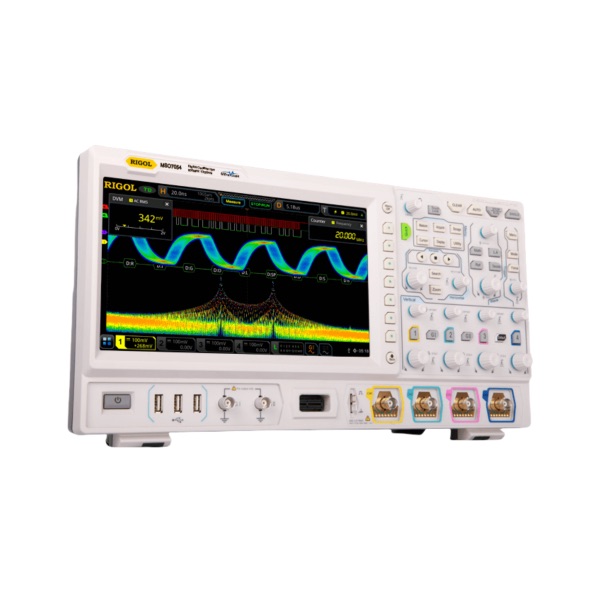

普源MSO/DS7000系列 数字示波器
MSO/DS7000 系列是采用 RIGOL 的 ASIC 数字示波器处理芯片及 UltraVision II 代技术的中端示波器。
型号概述
|
型号 |
模拟带宽 |
模拟通道数 |
最高实时采样率 |
最大存储深度 |
最高波形捕获率 |
数字通道 |
内置信号源 |
|
MSO7034 |
350MHz |
4 |
10GSa/s |
500Mpts(opt.) |
600,000 wfms/s |
16 |
2CH |
|
DS7014 |
100MHz |
4 |
10GSa/s |
500Mpts(opt.) |
600,000 wfms/s |
- |
- |
|
MSO7054 |
500MHz |
4 |
10GSa/s |
500Mpts(opt.) |
600,000 wfms/s |
16 |
2CH |
|
DS7054 |
500MHz |
4 |
10GSa/s |
500Mpts(opt.) |
600,000 wfms/s |
- |
- |
|
DS7024 |
200MHz |
4 |
10GSa/s |
500Mpts(opt.) |
600,000 wfms/s |
- |
- |
|
DS7034 |
350MHz |
4 |
10GSa/s |
500Mpts(opt.) |
600,000 wfms/s |
- |
- |
|
MSO7024 |
200MHz |
4 |
10GSa/s |
500Mpts(opt.) |
600,000 wfms/s |
16 |
2CH |
|
MSO7014 |
100MHz |
4 |
10GSa/s |
500Mpts(opt.) |
600,000 wfms/s |
16 |
2CH |
主要特点
- 模拟通道带宽：500 MHz、350 MHz、200 MHz 和 100 MHz，支持带宽升级选件
- 4 个模拟通道，1 个 EXT 通道，选配 16 个数字通道
- 实时采样率最高达 10 GSa/s
- 最高存储深度达 500 Mpts (选件)
- 波形捕获率高于 600.000 个波形每秒
- 多达 45 万帧的硬件实时波形不间断录制和回放功能
- 集 7 种独立仪器于一身，包括：示波器、16通道逻辑分析仪、频谱分析仪、任意波发生器、数字电压表、6 位频率计和累加器、协议分析仪
- 丰富的串行协议触发和解码功能
- 多达 41 种波形参数自动测量，更提供全内存硬件测量功能
- 多种数学运算，内置增强 FFT 分析和峰值搜索功能
- 标配波形直方图分析
- 独立的搜索、导航按键和事件列表
- 内置高级的电源分析软件(选件)
- 用户可定义的 Ouick 一键快捷操作
- 10.1 英寸多点触控电容屏，256 级波形灰度显示，带彩色余辉
- 丰富的接口：USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB
- 支持 Web Control 远程命令控制
- 独有的在线版本升级功能
- 新颖精巧的工业设计，便捷的操作
产品配件
- 符合所在国标准的电源线
- USB 数据线 CB-USBA-USBB-FF-150
- 4 套无源探头（500 MHz） RP3500A
- 1 套逻辑分析仪探头（仅 MSO 型号） RPL2316
- 前面板保护壳 DS7000-FPC
- 快速指南（纸质）
