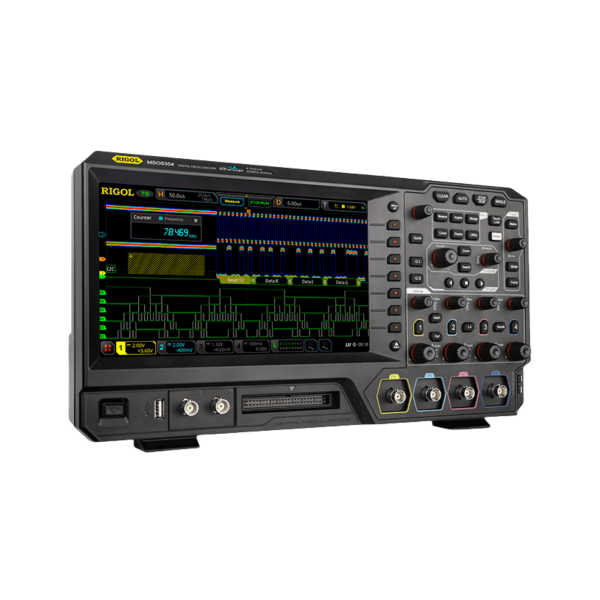

普源MSO5000系列 数字示波器
MSO5000 系列是基于 RIGOL UltraVision II 代技术的高性能经济型数字示波器。
型号概述
|
型号 |
模拟带宽 |
模拟通道数 |
最高实时采样率 |
最大存储深度 |
最高波形捕获率 |
数字通道 |
内置信号源 |
|
MSO5072 |
70MHz |
2 |
8GSa/s |
200Mpts(opt.) |
500,000 wfms/s |
16 |
25MHz，2CH（opt.） |
|
MSO5074 |
70MHz |
4 |
8GSa/s |
200Mpts(opt.) |
500,000 wfms/s |
16 |
25MHz，2CH（opt.） |
|
MSO5102 |
100MHz |
2 |
8GSa/s |
200Mpts(opt.) |
500,000 wfms/s |
16 |
25MHz，2CH（opt.） |
|
MSO5104 |
100MHz |
4 |
8GSa/s |
200Mpts(opt.) |
500,000 wfms/s |
16 |
25MHz，2CH（opt.） |
|
MSO5204 |
200MHz |
4 |
8GSa/s |
200Mpts(opt.) |
500,000 wfms/s |
16 |
25MHz，2CH（opt.） |
|
MSO5354 |
350MHz |
4 |
8GSa/s |
200Mpts(opt.) |
500,000 wfms/s |
16 |
25MHz，2CH（opt.） |
主要特点
- 模拟通道带宽：350 MHz、200 MHz、100 MHz 和 70 MHz，支持带宽升级选件
- 2 或 4 个模拟通道(模拟通道数可升级)，标配 16 个数字通道(需选购探头)实时采样率最高达 8 GSa/s
- 最高存储深度达 200 Mpts (选件)
- 波形捕获率高于 500,000 个波形每秒
- 多达 41 种波形参数自动测量，更提供全内存硬件测量功能丰富的串行协议触发和解码功能
- 多达 45 万帧的硬件实时波形不间断录制和回放功能独立的搜索、导航按键和事件列表
- 内置高级的电源分析软件 (选件)
- 支持伯德图环路测试分析功能 (选件)
- 集 7 种独立仪器于一身，包括：示波器、逻辑分析仪、频谱分析仪、任意波发生器、数字电压表、频率计和累加器、协议分析仪
- 9 英寸多点触控电容屏，256 级波形灰度显示，带彩色余辉丰富的接口：USB Host & Device、千兆 LAN (LXI)、HDMI、TRIG OUT、USB-GPIB
- 支持 Web Control 远程命令控制
- 独有的在线版本升级功能
- 精致小巧的工业设计，便捷的操作
产品配件
- 符合所在国标准的电源线
- USB 数据线
- 2 条或 4 条无源探头（350 MHz）
- 快速指南（纸质）
