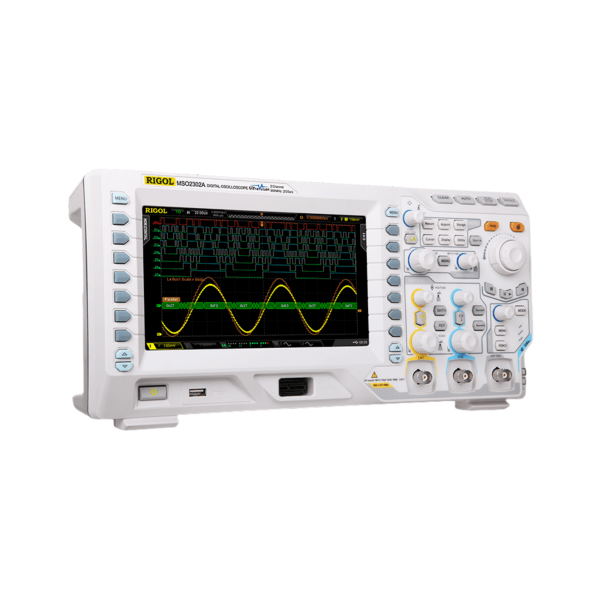

普源MSO/DS2000A系列 数字示波器
MSO/DS2000A 系列是带宽 100MHz ~ 300MHz，采样率高达 2GSa/s，同时兼具深存储深度和高波形捕获率的通用数字示波器。
型号概述
|
型号 |
DS2102A |
MSO2102A-S |
DS2202A |
MSO2202A-S |
DS2302A |
MSO2302A-S |
|
MSO2102A |
MSO2202A |
MSO2302A |
||||
|
模拟带宽 |
100 MHZ |
200 MHz |
300 MHz |
|||
|
模拟通道数 |
2 |
|||||
|
数字通道数(MSO) |
16 (支持数字通道分组和组操作功能) |
|||||
|
最高实时采样率 |
模拟通道：2 GSa/s (单通道)，1GSa/s (双通道) 数字通道：1 GSa/s (8 通道)，500 MSa/s (16 通道) |
|||||
|
最大存储深度 |
模拟通道：14 Mpts (单通道)，7 Mpts (双通道)标配；56 Mpts (单通道)，28 Mpts (双通道)选配 数字通道：14 Mpts (8 通道)，7Mpts (16 通道)标配；28 Mpts (8 通道)，14 Mpts (16通道)选配 |
|||||
|
最高波形捕获率 |
52,000 wfms/s |
|||||
|
硬件实时波形不间断录制、 回放和分析功能 |
最多可录制 65,000 帧(数字通道关闭时)最多可录制 32,000 帧(数字通道打开时) |
|||||
|
标配探头 |
所有型号都标配有 2 套 PVP2350 350 MHz 带宽无源高阻探头。MSO 还标配 1 套 RPL2316 逻辑分析仪探头 |
|||||
|
内置双通道 25 MHz 信号源 |
无 |
有 |
无 |
有 |
无 |
有 |
主要特点
- 带宽达 300 MHz，标配 50Ω 输入阻抗
- 2 个模拟通道，16 个数字通道（MSO）
- 宽范围，低底噪，垂直灵敏度范围：500μV/div~10 V/div
- 实时采样率模拟通道达 2 GSa/s；数字通道达 1 GSa/s（MSO）
- 模拟通道标配存储深度达 14 Mpts，选配达 56 Mpts
- 数字通道标配存储深度达 14 Mpts，选配达 28 Mpts（MSO）
- 波形捕获率达 52,000 个波形每秒
- 标配多达 6.5 万帧的硬件实时波形不间断录制、回放和分析功能
- 独创的 UltraVision 技术
- 内置双通道 25 MHz 信号源（MSO2000A-S）
- 丰富的触发和总线解码功能（并行、RS232、I2C、SPI、CAN）

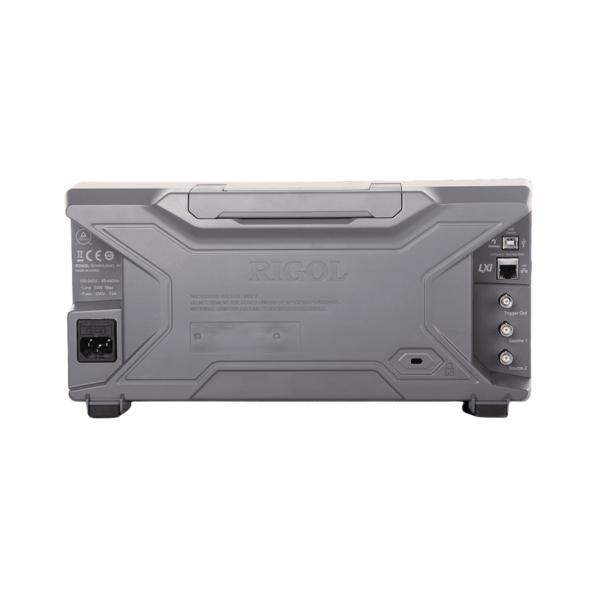

- 丰富的接口：USB Host & Device、LAN(LXI)、AUX、USB-GPIB（可选）
- 新颖精巧的工业设计，便捷的操作
- 8 英寸 WVGA(800x480)，256 级波形灰度显示
产品配件
- 符合所在国标准的电源线
- USB 数据线
- 4 套无源探头（150 MHz）
- 快速指南（纸质）
