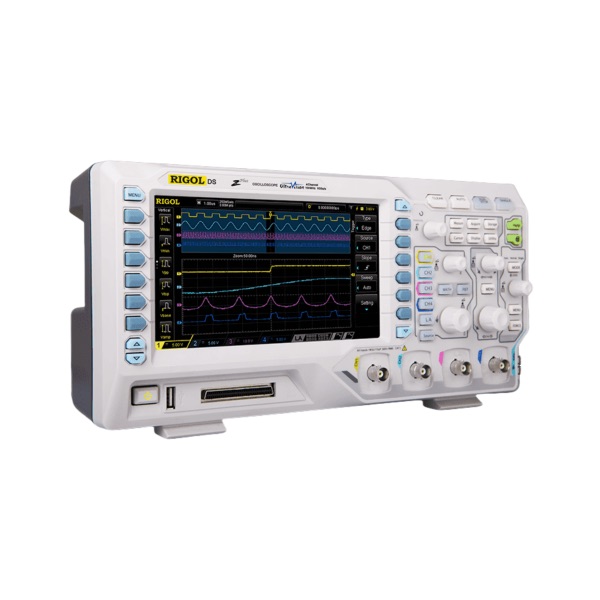

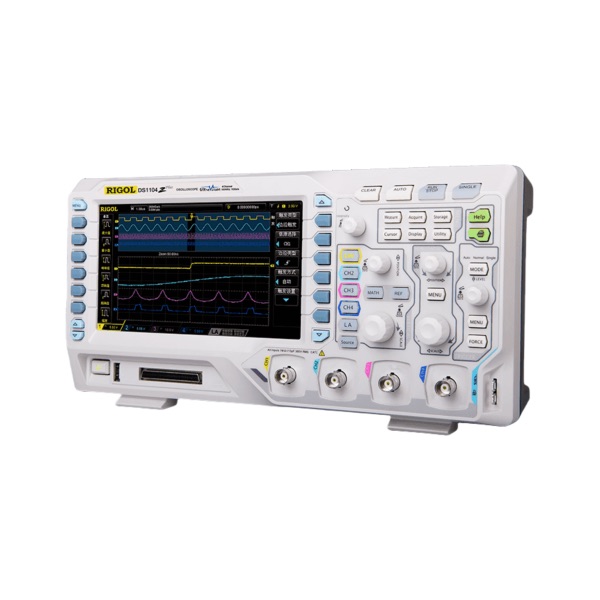

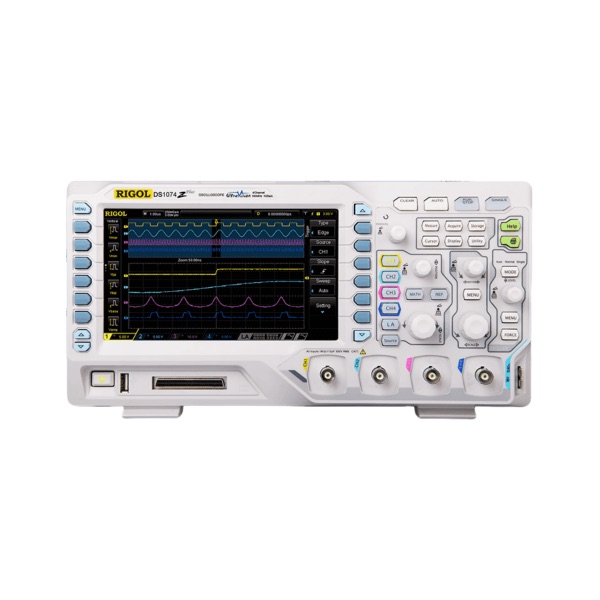

普源DS1000Z系列 数字示波器
DS1000Z 系列数字示波器采用了 UltraVision 技术平台，延续了深存储和高波形捕获率的特点，具有超高的性价比优势。其中创新的 DS1000Z Plus 系列，标配了数字通道接口，仅需增加一条 RPL1116 逻辑探头，即可升级为全功能的 MSO。
型号概述
|
型号 |
DS1054Z |
DS1074Z Plus |
DS1074Z-S Plus |
DS1104Z Plus |
DS1104Z-S Plus |
|
示波器模拟带宽 |
50 MHz |
70 MHz |
70 MHz |
100 MHz |
100 MHz |
|
模拟通道数 |
4 |
||||
|
数字通道数 |
无 |
DS1000Z Plus 可支持 16 个数字通道 |
|||
|
最高实时采样率 |
模拟通道：1 GSa/s ( 单通道 )，500 MSa/s（双通道），250 MSa/s（三 / 四通道） 数字通道：1 GSa/s (8 通道 )，500 MSa/s（16 通道） |
||||
|
最大存储深度 |
模拟通道：24 Mpts（单通道），12 Mpts（双通道），6 Mpts（三 / 四通道）标配 数字通道：24 Mpts（8 通道），12 Mpts（16 通道）标配 |
||||
|
最高波形捕获率 |
30,000 wfms/s |
||||
|
硬件实时波形不间断录制和回放功能 |
最多可录制 60, 000 帧 |
||||
|
标配探头 |
所有型号都标配有 4 套带宽为 150MHz 的 PVP3150 无源高阻探头 |
||||
|
内置双通道 25MHz 信号源 |
无 |
有 |
无 |
有 |
|
主要特点
- 模拟通道带宽：100 MHz、70 MHz、50 MHz
- 4 个模拟通道，16 个数字通道（仅 DS1000Z Plus 可支持）
- 实时采样率达 1 GSa/s
- 标配存储深度达 24 Mpts
- 波形捕获率达 30,000 个波形每秒
- 多达 6 万帧的硬件实时波形不间断录制和回放功能
- 独创的 UltraVision 技术
- 丰富的触发和总线解码功能
- 低底噪声，垂直档位 1 mV/div~10 V/div
- 内置 25 MHz 双通道函数/任意波发生器（仅带有信号源通道的数字示波器）

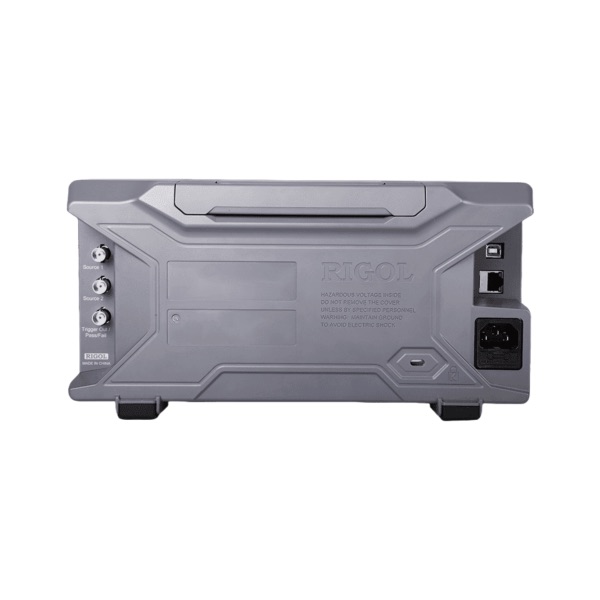

- 丰富的接口：USB Host & Device、LAN（LXI）、AUX
- 新颖精巧的工业设计，便捷的操作
- 7 英寸 WVGA（800×480）TFT 液晶屏，多级波形灰度显示
产品配件
- 符合所在国标准的电源线
- USB 数据线
- 4 套无源探头（150 MHz）
- 快速指南（纸质）
