手机耗电等性能测试

发布时间：2024-06-26浏览量：1

涉及子系统	测试项目	推荐产品	附件/选件
便携设备的能耗测试	能耗及供电性能测试	N6705B	N6781A

N6705B 直流电源分析仪快速测试手机三件套。包含N6705B+N678XA+14585A，一个十万出头的解决方案，便能够充分解决便携设备的能耗，芯片能耗等测量问题，更能够对电池的容量及内阻进行分析，充分提高便携设备的待机时间等性能。苹果等品牌的便携设备均采用此解决方案，更有腾讯等软件提供商用此方案进行软件运行时的能耗测试。

手机、平板电脑耗电测试全面测试方案
终端耗电性能测试及分析
电池充放电功能、保护、容量及电池内阻测试
充电管理测试
充电器输出性能测试

智能手机及平板电脑内部DC-DC模块及PMU子通路耗电
芯片转换效率
输入/输出时延
空耗测试

多路同步的高带宽正负电压输出进行显示屏驱动测试
多路时序输出
多路+/- 20V电压交流信号输出

更高的电流测量精度
微安级休眠电流，甚至nA级漏电流都成为测试需要

动态电流变化范围大：
从微安级休眠电流到安培级发射电流
针对不同范围电流都能提供连续，准确的测量
脉冲宽度窄，一般在几百微秒至毫秒级

采样速率和记录时间
更快的采样速率，更长的存储深度

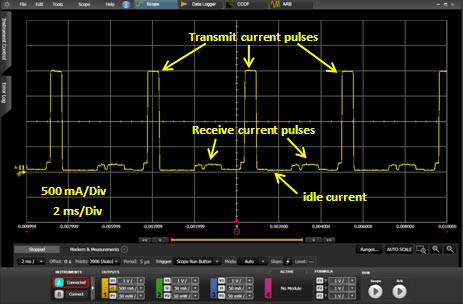

手机发射Tx及接收Rx耗电特性

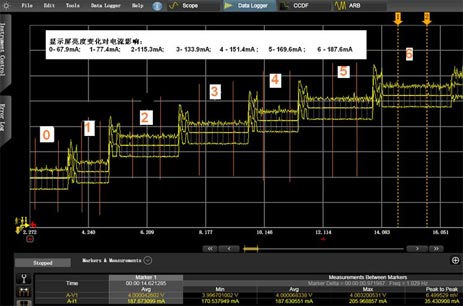

显示屏亮度对耗电的影响

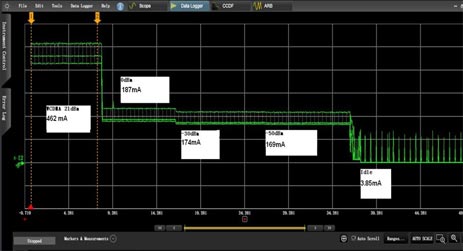

发射功率对耗电的影响

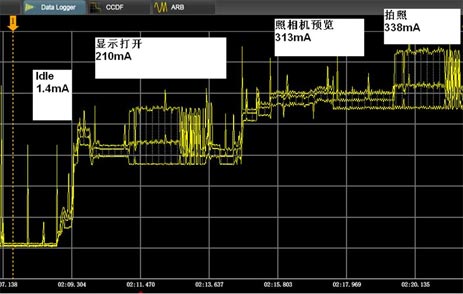

拍一张照片消耗多少电

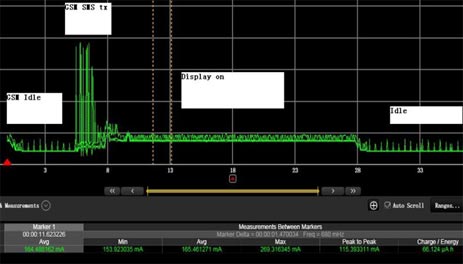

接收一条SMS信息耗多少电

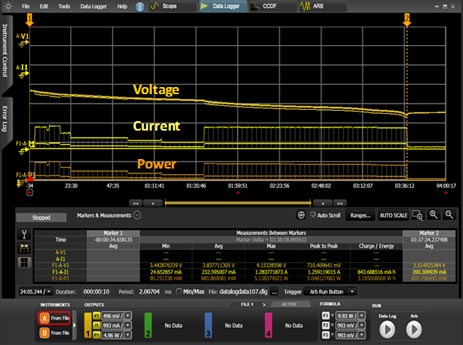

配合14585A软件进行电池耗尽测试
