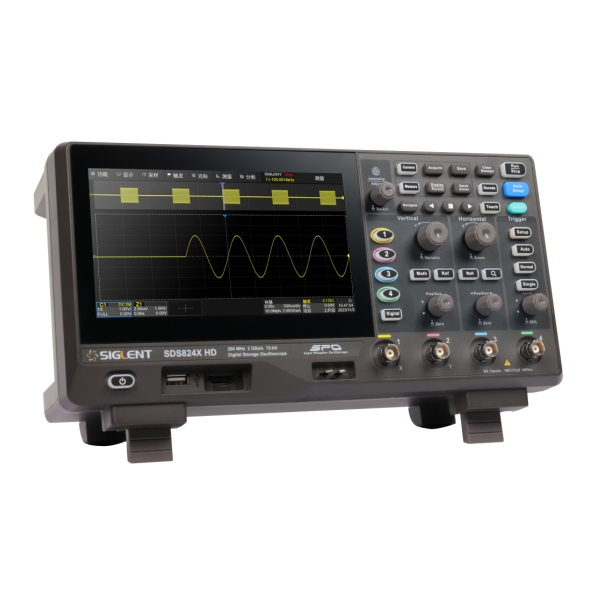

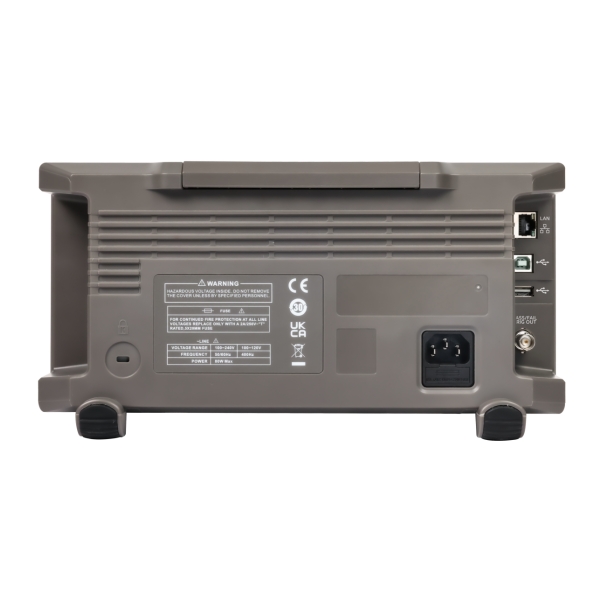

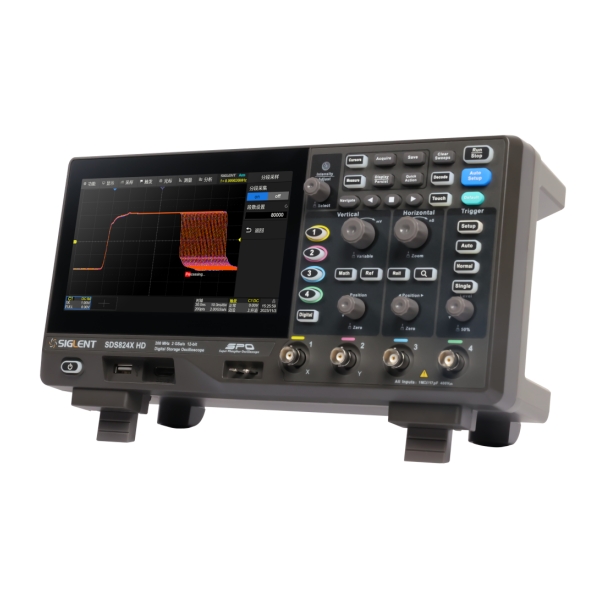

鼎阳SDS800X HD系列 高分辨率示波器
SDS800X HD系列示波器面向高性能测试应用，提供70 MHz至200 MHz的带宽范围，适用于多种精密电子设备的测试与调试。该系列同样支持2至4个模拟通道，并可选配扩展，满足多样化测试需求。其高达2 GSa/s的采样率和500,000 wfm/s的波形捕获率，确保快速捕捉瞬态信号。12-bit的垂直分辨率结合100 Mpts的存储深度，为用户带来清晰、详尽的波形数据，是工程师进行电路设计与故障排查的得力助手。
快速选型
|
产品型号 |
模拟带宽 |
通道数 |
垂直分辨率 |
最高实时采样率 |
最大存储深度 |
最高波形捕获率 |
|
SDS824X HD |
200 MHz |
4 |
12-bit |
2 GSa/s |
100 Mpts |
500,000 wfm/s |
|
SDS822X HD |
200 MHz |
2 |
12-bit |
2 GSa/s |
100 Mpts |
500,000 wfm/s |
|
SDS814X HD |
100 MHz |
4 |
12-bit |
2 GSa/s |
50 Mpts |
500,000 wfm/s |
|
SDS812X HD |
100 MHz |
2 |
12-bit |
2 GSa/s |
50 Mpts |
500,000 wfm/s |
|
SDS804X HD |
70 MHz |
4 |
12-bit |
2 GSa/s |
50 Mpts |
500,000 wfm/s |
|
SDS802X HD |
70 MHz |
2 |
12-bit |
2 GSa/s |
50 Mpts |
500,000 wfm/s |
主要特性
- 垂直分辨率：12-bit
- 带宽：70/100/200 MHz
- 存储深度：50/100 Mpts
- 实时采样率：2 GSa/s
- 波形捕获率：50万帧/秒（Sequence模式）
- 7英寸触摸屏，支持外接鼠标键盘
