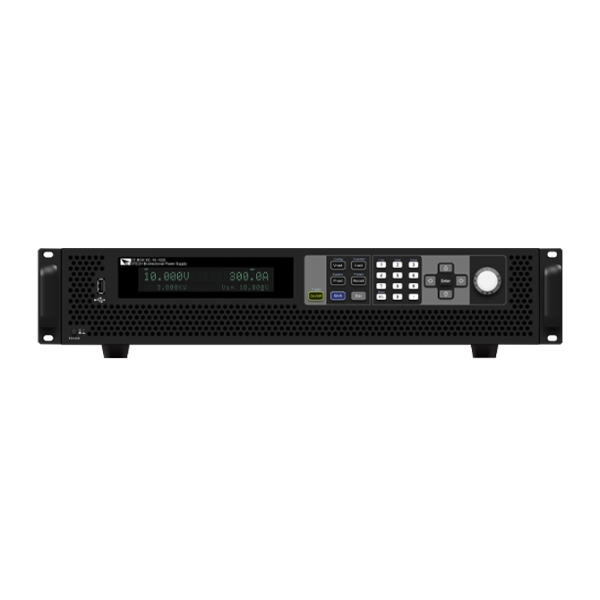

艾德克斯IT-M3900C系列 双向可编程直流电源
IT-M3900C是一款回馈式的双向可编程直流电源，集双向电源和回馈式负载功能特性于一体，并将消耗的能量清洁的返回至电网，高效的能量回馈效率不但节省了电能消耗和散热成本，同时不干扰电网运行。IT-M3900C提供了高精度的输出量测，高可靠性，高安全性和丰富的测量功能使IT-M3900C系列不但可以满足高精自动ATE测试的需求，同时也广泛应用于汽车电子、新能源汽车、光伏储能、智能化工业设备、电池模拟等多个方面。
快速选型
|
型号 |
电压 |
电流 |
功率 |
分辨率 |
精度 |
尺寸 |
|
IT-M3901C-10-170 |
10V |
-120~170A |
-1200~1700W |
0.001V / 0.01A |
≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3903C-10-340 |
10V |
-240~340A |
-2400~3400W |
0.001V / 0.1A |
≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3905C-10-510 |
10V |
-360~510A |
-3600~5100W |
0.001V / 0.1A |
≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3910C-10-1020 |
10V |
-720~1020A |
-7200~10200W |
0.001V / 0.1A |
≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS |
2U |
|
IT-M3902C-32-80 |
32V |
±80A |
±2kW |
0.001V / 0.01A |
≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3904C-32-160 |
32V |
±160A |
±4kW |
0.001V / 0.01A |
≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3906C-32-240 |
32V |
±240A |
±6kW |
0.001V / 0.01A |
≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3912C-32-480 |
32V |
±480A |
±12kW |
0.001V / 0.01A |
≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS |
2U |
|
IT-M3902C-80-40 |
80V |
±40A |
±2kW |
0.001V / 0.01A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3904C-80-80 |
80V |
±80A |
±4kW |
0.001V / 0.01A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3906C-80-120 |
80V |
±120A |
±6kW |
0.001V / 0.01A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3912C-80-240 |
80V |
±240A |
±12kW |
0.001V / 0.01A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
2U |
|
IT-M3902C-85-40SAS |
85V |
±40A |
±2kW |
0.001V / 0.01A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3904C-85-80SAS |
85V |
±80A |
±4kW |
0.001V / 0.01A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3906C-85-120SAS |
85V |
±120A |
±6kW |
0.001V / 0.01A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3901C-150-25PV |
150V |
±25A |
±1.5kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3903C-150-50PV |
150V |
±50A |
±3kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3902C-300-20 |
300V |
±20A |
±2kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3904C-300-40 |
300V |
±40A |
±4kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3906C-300-60 |
300V |
±60A |
±6kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3912C-300-120 |
300V |
±120A |
±12kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
2U |
|
IT-M3902C-500-12 |
500V |
±12A |
±2kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3904C-500-24 |
500V |
±24A |
±4kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3906C-500-36 |
500V |
±36A |
±6kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3912C-500-72 |
500V |
±72A |
±12kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
2U |
|
IT-M3902C-800-8 |
800V |
±8A |
±2kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3904C-800-16 |
800V |
±16A |
±4kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3906C-800-24 |
800V |
±24A |
±6kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3912C-800-48 |
800V |
±48A |
±12kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
2U |
|
IT-M3906C-1500-12 |
1500V |
±12A |
±6kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
1U |
|
IT-M3912C-1500-24 |
1500V |
±24A |
±12kW |
0.01V / 0.001A |
≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS |
2U |
产品特点
- 紧凑型设计，1U@6kW，2U@12kW
- 电压范围：10~1500V
- 电流范围：-720A~1020A
- 功率范围：±12kW
- 宽范围输出设计，一台抵多台电源
- 待测物与电网间能量双向流动，跨象限无缝切换
- 简易主/从并联，扩大功率的同时保持性能*1
- 高效、环保的能量回馈，有效的减少电费和制冷成本
- CC/CV优先权设置功能
- 输出阻抗可调节
- 电池充放电测试
- 电池模拟，定义电池模型
- 内置LV123、LV148、DIN40839、ISO-16750-2、SAEJ1113-11、LV124和ISO21848标准汽车功率网用电压曲线*2
- 太阳能电池矩阵I-V曲线模拟功能*3
- List功能
- Sink模式下支持CC/CV/ CW/CR
- Source模式下支持CC/CV/CW，并可模拟直流输出内阻
- 高达10000000点的动态工况曲线模拟功能
- 多种保护功能： OVP、±OCP、±OPP、OTP、掉电保护、孤岛保护
- 电网状态自动检测，实现可靠并网功能
- 标配USB/CAN/LAN/数字IO接口，以及选配GPIB/模拟量&RS232接口
*1：1U机型>16台并联，2U机型>8台并联，SAS机型光伏功能下不建议并机。
*2：10V机型不具备此功能。
*3：光伏模拟源型号具备此功能，PV型号标配多通道光伏软件，SAS型号可选配光伏软件。
