快速选型
|
型号 |
MSO5104HD |
MSO5054HD |
MSO5034HD |
|
通道数 |
4 |
4 |
4 |
|
带宽 |
1GHz |
500MHz |
350MHz |
|
ADC分辨率 |
12bit |
12bit |
12bit |
|
ERES |
16bit |
16bit |
16bit |
|
最高采样率 |
5GSa/s |
5GSa/s |
5GSa/s |
|
最高存储深度 |
500Mpts |
500Mpts |
500Mpts |
|
最高波形捕获率 |
1,500,000wfms/s |
1,500,000wfms/s |
1,500,000wfms/s |
|
内置信号源 |
50MHz，2CH (opt.) |
50MHz，2CH (opt.) |
50MHz，2CH (opt.) |
特性与优点
- 模拟通道带宽：1 GHz / 500 MHz / 350 MHz
- 模拟通道最高实时采样率 5 GSa/s，数字通道最高采样率 1.25 GSa/s
- 12-bit 垂直分辨率，达到 4096 点，波形细节清晰可见
- 4 个模拟通道 + 16 个数字通道，最大存储深度 500Mpts
- 波形捕获率最高达 800,000 wfms/s（ 顺序模式：1,500,000 wfms/s）
- 集 9 种独立仪器的功能于一身：包括数字示波器、逻辑分析仪、函数/任意波形发生器、频谱分析仪、数字电压表、频率计、协议分析仪、波特图分析仪、电源分析仪
- 内置 50 MHz 等性能双通道函数/任意波形发生器，支持实时加载示波器屏幕数据到Gen 任意波输出，并内置多种任意波
- 支持波特图环路测试分析功能，分析系统的稳定
- 支持总线的时序分析功能：I2C、SPI、CAN
- 参数测量测量统计增加直方图和折线图显示
- 多达 400,000 帧的硬件实时波形不间断录制和分析功能，并支持 USB 存储设备导出
- 最大 4M 点增强 FFT，支持频率设置，瀑布图，检波设置和标记等频谱分析仪功能
- 支持增强分辨率，最高可到 4 位
- 多达 56 种参数测量
- Multi-Windows 支持多窗口显示
- 多通道独立 7 位硬件频率计，并支持频率计刷新时间和有效位数可调
- DVM 多通道独立真有效值测量，支持 DC、ACRMS 和 DC+ACRMS
- 丰富的触发类型：边沿，脉宽，视频，斜率，欠幅脉冲，超幅脉冲，延迟，超时，持续时间，建立保持、第 N 边沿和码型触发
- 协议触发和解码功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、Manchester、SENT、ARINC429、1-WIRE、CAN-XL、I3C
- 实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等
- Ultra Phosphor 3.0 超级荧光显示效果，高达 256 级的灰度显示

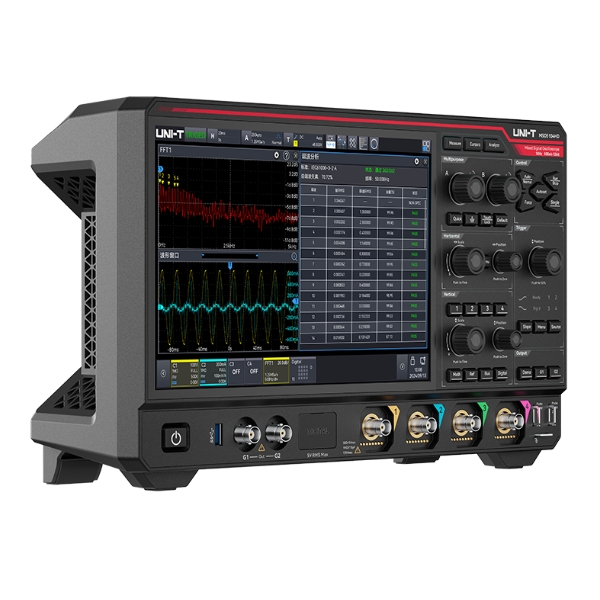

- 10.1 英寸 1280x800 高清电容触摸，支持各种手势操作：点击，滑动，缩放，编辑，拖动等

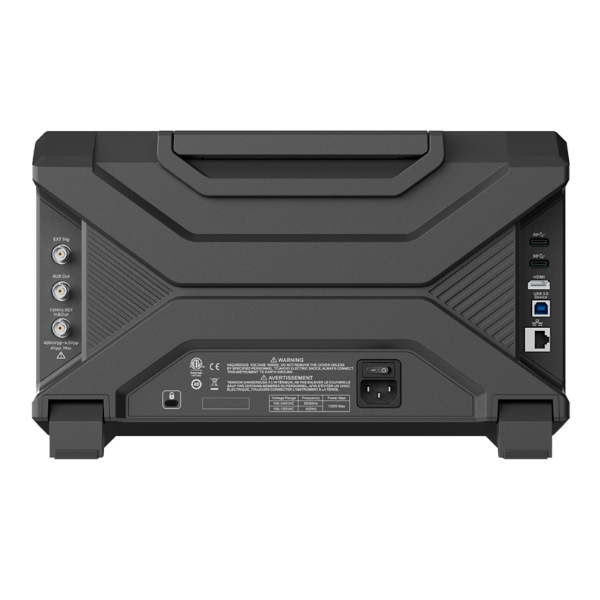

- 丰富的外围接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail、DVM）输出、信号源输出接口（Gen)、HDMI
- 支持 SCPI 可编程仪器标准命令
- 内嵌 WebServer，可通过浏览器对仪器进行访问和控制，支持在 PC/手机两种不同的设备操作方式，轻松实现跨平台访问
- 支持在线升级
