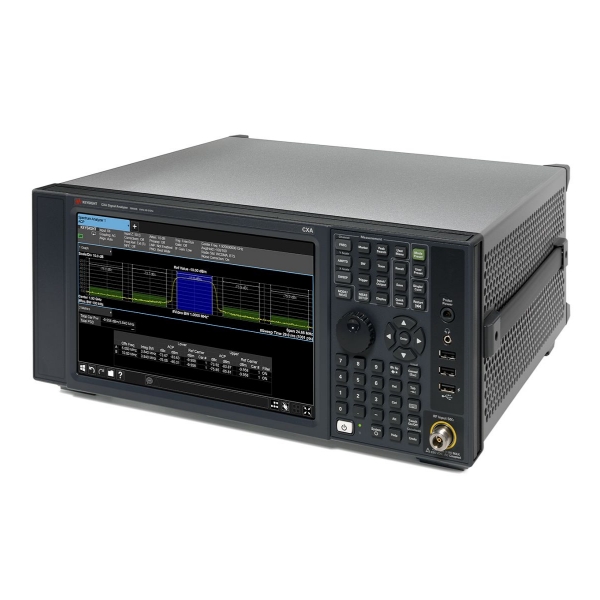

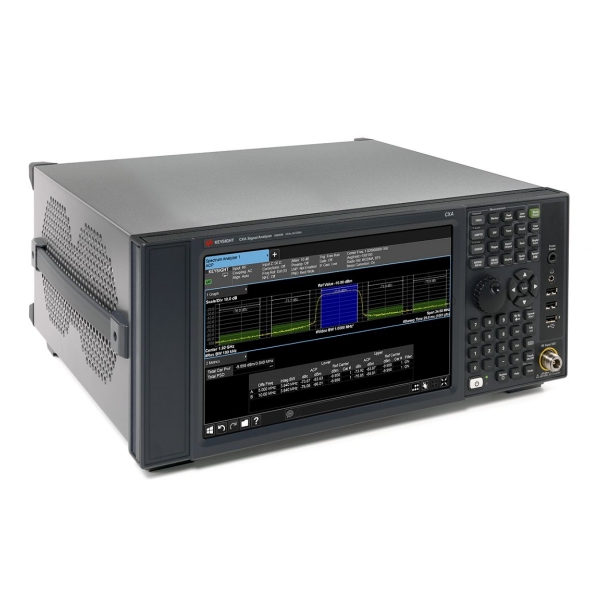

Keysight N9000B CXA信号分析仪
9 kHz 至 26.5 GHz，可执行基本信号表征的先进仪器。
技术指标
|
频率 |
9 kHz 至 26.5 GHz |
|
频率选件 |
3, 7.5, 13.6, 26.5 GHz |
|
最大分析带宽 |
25 MHz |
|
带宽选件 |
10 MHz（标配），25 MHz |
|
最大实时带宽 |
无 |
|
实时带宽选件 |
无 |
|
1 GHz 时的 DANL |
-163 dBm |
|
1 GHz 时，10 kHz 频偏处的相位噪声 |
-110 dBc/Hz |
|
1 GHz 时，30 kHz 频偏处的相位噪声 |
无 |
|
1 GHz 时，1 MHz 频偏处的相位噪声 |
-130 dBc/Hz |
|
总体幅度精度 |
±0.5 dB |
|
三阶截获（TOI），1 GHz 时 |
+17 dBm |
|
1 GHz 时的最大三阶动态范围 |
111 dB |
|
应用 —— 通用 |
· 89600 VSA 软件 · 模拟解调 · 噪声系数 · 相位噪声 · 脉冲 · 激励响应 · MATLAB |
|
应用 —— 蜂窝 |
· LTE/LTE-Advanced · W-CDMA/HSPA/HSPA+ |
|
应用 —— 无线连通性 |
· Bluetooth® (BR/EDR/LE 4.2) · Short Range Communications (ZigBee, Z-Wave) · WLAN (802.11a/b/g/j/p/n/ac/af/ah) |
|
应用 —— 数字视频 |
无 |
|
性能水平 |
◆◆◇◇◇◇ |
|
标准衰减器衰减范围 |
50 dB |
|
标准衰减器步进 |
10 dB |
|
100% 截获概率的最短信号持续时间 |
无 |
|
信掩比> 60 dB 时的可检测信号持续时间 |
无 |
|
无杂散动态范围 |
无 |
|
多域带宽 |
无 |
|
显示视图 |
无 |
|
触发 |
· 电平 · 射频猝发 · 线路 · 外置 · 周期 |
|
使用频率模板触发的应用软件 |
无 |
|
2 GHz 时的 DANL，不配备前置放大器 |
无 |
|
10 GHz 时的 DANL，不配备前置放大器 |
-142 dBm/Hz |
|
可用应用 |
是 |
|
台式 |
是 |
主要特点
- 利用 9 kHz 至 26.5 GHz 的宽阔频率范围、以及高达 25 MHz 的分析带宽，可以查看更多信号
- 为手动和自动制造测试系统添加可靠的信号分析功能
- 能够执行杂散搜索和失真分析等基本测量
- 使用可选的内置跟踪发生器，可以执行激励响应测量
- 结合使用 X 系列测量应用软件，增添更多重要功能
- 在您的射频和微波教育实验室中使用培训套件，通过实践来加深对理论知识的理解
