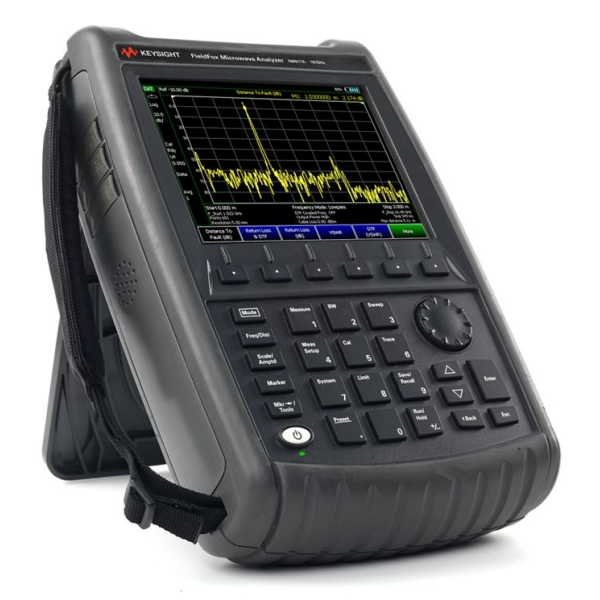

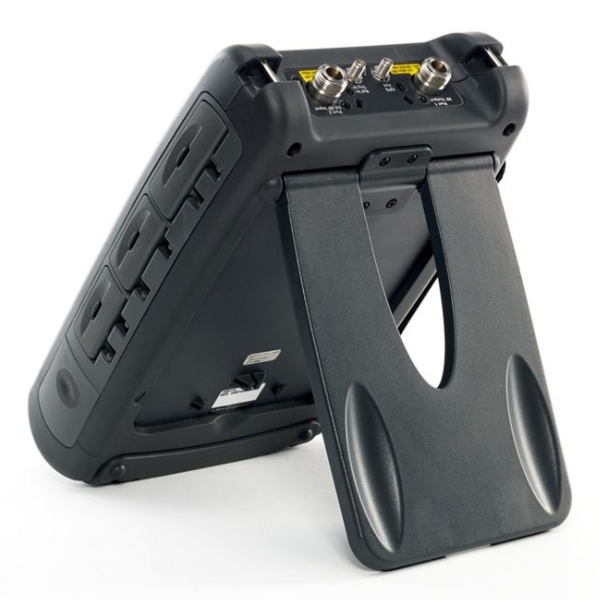

Keysight N9917A FieldFox手持微波分析仪

最大频率

18 GHz

CAT/VNA 起始频率

30 kHz

SA 起始频率

5 kHz

动态范围

91 dB

输出功率

-4 dBm

轨迹噪声

0.004 dBrms

内置端口数量

2 端口

扫描速度最高可达201 个点

210 ms

仪器类型

组合分析仪

电缆和天线分析仪

是

频谱分析仪

是

矢量网络分析仪

是

应用

· S 参数

· 故障点距离

· 电缆整理

· 回波损耗

· 插入损耗/增益

· 干扰分析

· 功率测量

元器件

· 电缆

· 天线

· 放大器

· 滤波器

· 75 Ω CATV 器件

其他CAT/VNA 特性

· 快速校准（子集）

· 矢量电压表

· 混合模式 S 参数

· TDR 电缆测量

额外的频谱分析仪特性

· 内置功率计

· 扩展范围传输分析（ERTA）

系统特性

· 内置直流源

· 内置和外置 GPS 接收机

标准衰减器衰减范围

30 dB

标准衰减器步进

5 dB

1 GHz 时的最大三阶动态范围

无

1 GHz 时的 DANL

-155 dBm

最大分析带宽

无

1 GHz 时，1 MHz 频偏处的相位噪声

-113 dBc/Hz

1 GHz 时，10 kHz 频偏处的相位噪声

-111 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声

无

三阶截获（TOI），1 GHz 时

+15 dBm

可用应用

是

频率

5 kHz 至 18 GHz

总体幅度精度

±0.5 dB

带宽选件

5 MHz

性能水平

◆◆◆◇◇◇

应用

· AM/FM 调谐和侦听

· 电缆和天线分析

· 场强测量

· SCPI 代码兼容性

· 频谱图

· 激励响应

手持式

是
