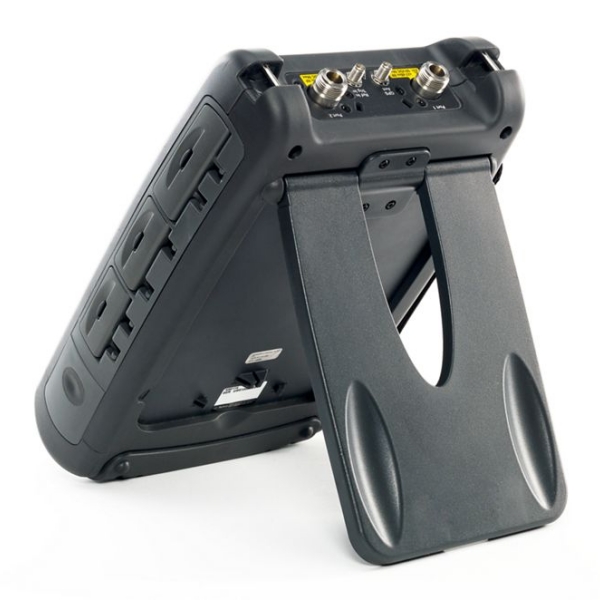

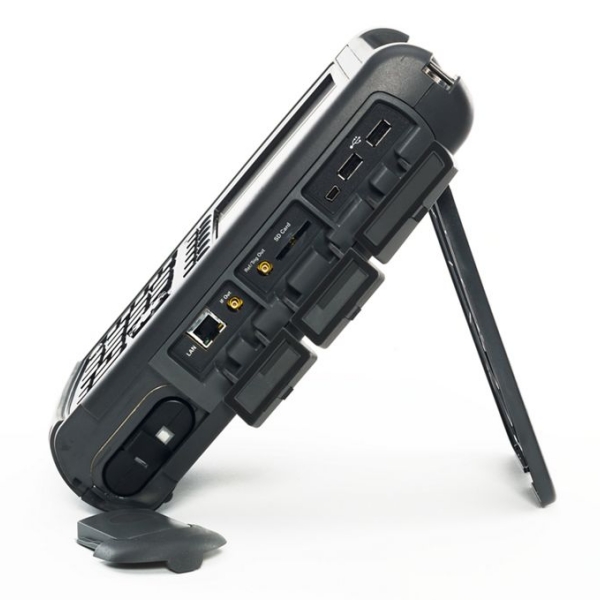

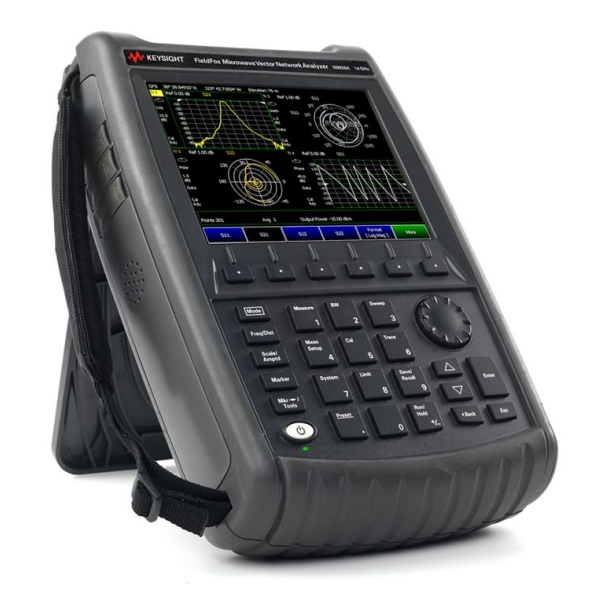

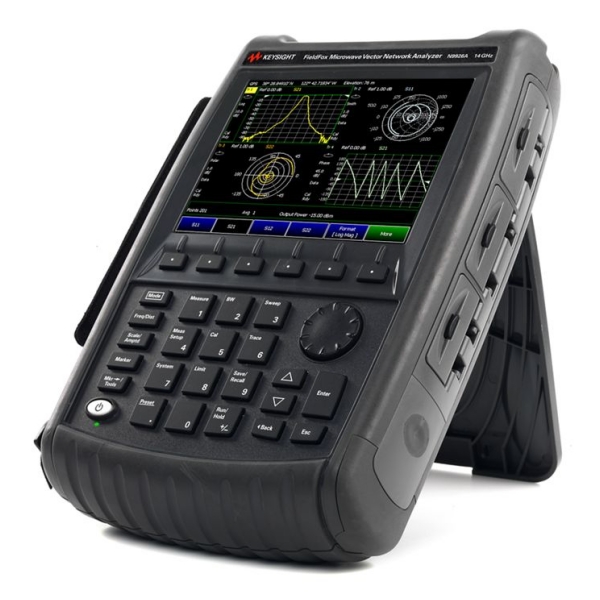

Keysight N9926A FieldFox手持微波矢量网络分析仪
一款轻巧、耐用、完整的 14 GHz 双端口网络分析仪、电缆与天线分析仪、故障点距离测试仪、功率计和矢量电压表。
技术指标
|
最大频率 |
14 GHz |
|
CAT/VNA 起始频率 |
30 kHz |
|
动态范围 |
91 dB |
|
输出功率 |
-4 dBm |
|
轨迹噪声 |
0.004 dBrms |
|
内置端口数量 |
2 端口 |
|
扫描速度最高可达201 个点 |
210 ms |
|
仪器类型 |
矢量网络分析仪 |
|
电缆和天线分析仪 |
是 |
|
频谱分析仪 |
否 |
|
矢量网络分析仪 |
是 |
|
应用 |
· S 参数 · 故障点距离 · 电缆整理 · 回波损耗 · 插入损耗/增益 · 功率测量 |
|
元器件 |
· 电缆 · 天线 · 放大器 · 滤波器 · 75 Ω CATV 器件 |
|
其他CAT/VNA 特性 |
· 快速校准（子集） · 矢量电压表 · 混合模式S 参数 · TDR 电缆测量 |
|
额外的频谱分析仪特性 |
内置功率计 |
|
系统特性 |
· 内置直流源 · 内置和外置 GPS 接收机 |
|
手持式 |
是 |
主要特点
- 可以配置为完整的双端口 VNA、时域反射计、矢量电压表、电缆与天线分析仪等仪器进行使用
- 只需连接一次，即可同时测量全部 4 个 S 参数，动态范围高达 95 dB
- 在外场可以运行 QuickCal、完整的双端口未知直通校准和直通-反射-线路（TRL）校准，实施准确测试
- 使用 USB 功率传感器可以轻松测量平均功率和脉冲功率
- 这款手持 VNA 仅重 3.0 kg（6.6 磅），非常便于携带
产品附件
- 交流/直流适配器
- 符合当地标准的电源线
- 可充电锂电池
- 配有背带和肩带的便携包
- 快速参考指南
