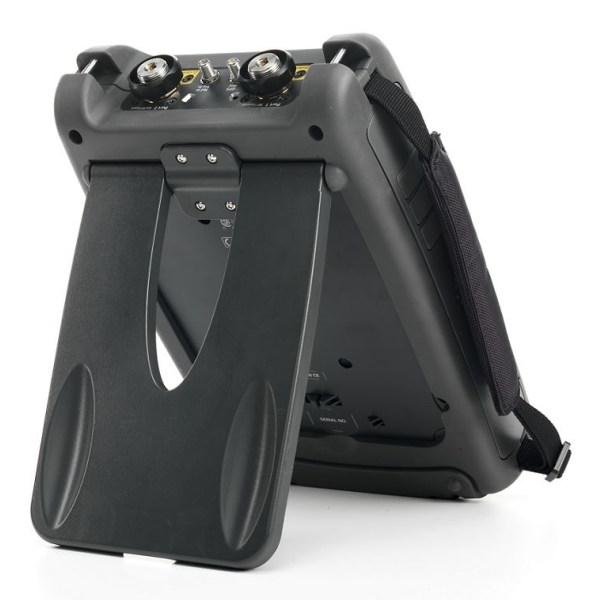

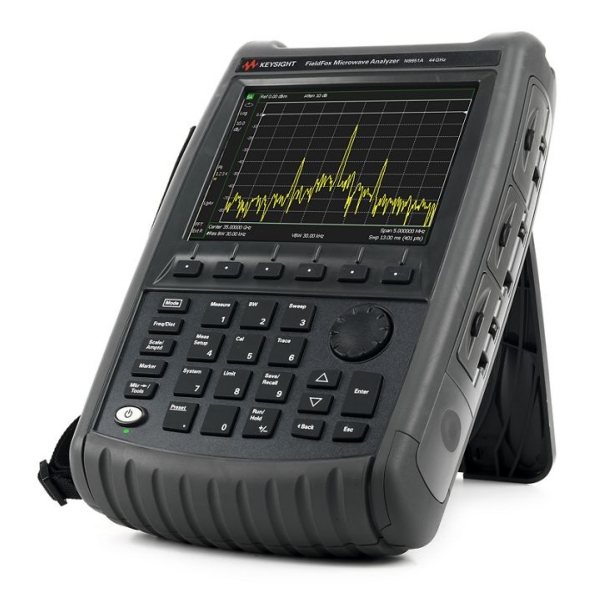

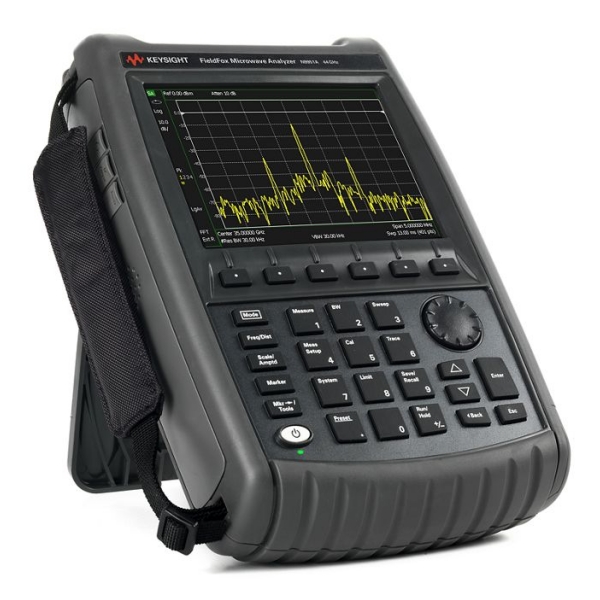

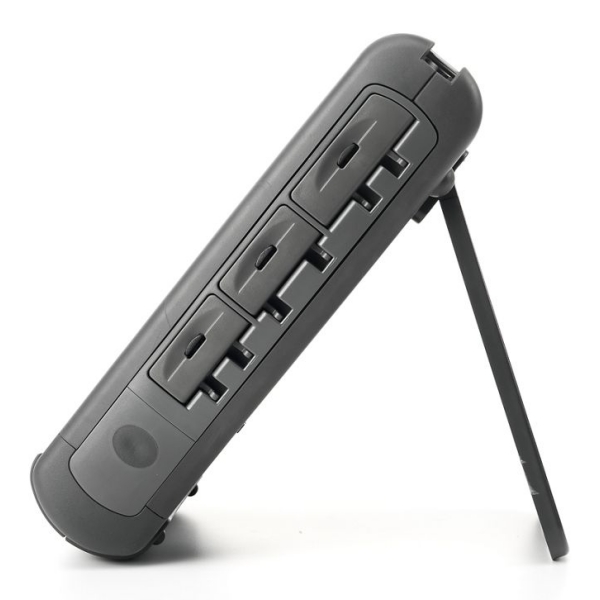

Keysight N9951A FieldFox手持式微波分析仪
一款使用电池供电的 44 GHz 便携式分析仪，标配电缆与天线分析仪功能。 另外可选配全 2 端口矢量网络、VNA 时域、频谱分析仪、内置功率计、矢量电压表和 GPS 接收机等功能。
技术指标
|
最大频率 |
44 GHz |
|
CAT/VNA 起始频率 |
300 kHz |
|
SA 起始频率 |
5 kHz |
|
动态范围 |
100 dB |
|
输出功率 |
4 dBm |
|
轨迹噪声 |
0.004 dBrms |
|
内置端口数量 |
2 端口 |
|
扫描速度最高可达201 个点 |
180 ms |
|
仪器类型 |
组合分析仪 |
|
电缆和天线分析仪 |
是 |
|
频谱分析仪 |
是 |
|
矢量网络分析仪 |
是 |
|
应用 |
· S 参数 · 故障点距离 · 电缆整理 · 回波损耗 · 插入损耗/增益 · 干扰分析 · 功率测量 |
|
元器件 |
· 电缆 · 天线 · 放大器 · 滤波器 · 75 Ω CATV 器件 |
|
其他CAT/VNA 特性 |
· 矢量电压表 · 混合模式S 参数 · TDR 电缆测量 |
|
额外的频谱分析仪特性 |
· 内置功率计 · 扩展范围传输分析（ERTA） |
|
系统特性 |
· 内置直流源 · 内置和外置GPS 接收机 |
|
使用USB 传感器进行功率测量 |
· 连续波或扫频 · 频偏 · 使用峰值传感器进行射频脉冲测试 |
|
标准衰减器衰减范围 |
30 dB |
|
标准衰减器步进 |
5 dB |
|
1 GHz 时的最大三阶动态范围 |
无 |
|
1 GHz 时的 DANL |
-159 dBm |
|
2 GHz 时的 DANL，不配备前置放大器 |
无 |
|
最大分析带宽 |
无 |
|
1 GHz 时，1 MHz 频偏处的相位噪声 |
-113 dBc/Hz |
|
1 GHz 时，10 kHz 频偏处的相位噪声 |
-111 dBc/Hz |
|
1 GHz 时，30 kHz 频偏处的相位噪声 |
无 |
|
无杂散动态范围 |
无 |
|
三阶截获（TOI），1 GHz 时 |
+13 dBm |
|
可用应用 |
是 |
|
频率 |
5 Hz 至 44 GHz |
|
最大实时带宽 |
无 |
|
多域带宽 |
无 |
|
带宽选件 |
5 MHz |
|
性能水平 |
◆◆◆◇◇◇ |
|
实时带宽选件 |
无 |
|
应用 |
· AM/FM 调谐和侦听 · 场强测量 · SCPI 代码兼容性 · 频谱图 · 激励响应 |
|
手持式 |
是 |
主要特点
- 标准型号包含电缆与天线分析仪
- 可选配 VNA、频谱分析仪、内置功率计和矢量电压表等仪器，扩展分析仪功能
- 通过单次扫描同时测量 DTF 和 TDR，可以节省时间
- 同时测量全部四个 S 参数
- 无需预热即可进行准确的频谱分析仪测量（± 0.5 dB）
- 使用 QuickCal 轻松完成校准
- 一体化分析仪仅重 3.2 kg（7.1 磅）
产品附件
- 交流/直流适配器
- 符合当地标准的电源线
- 可充电锂电池
- 配有背带和肩带的便携包
- 快速参考指南
