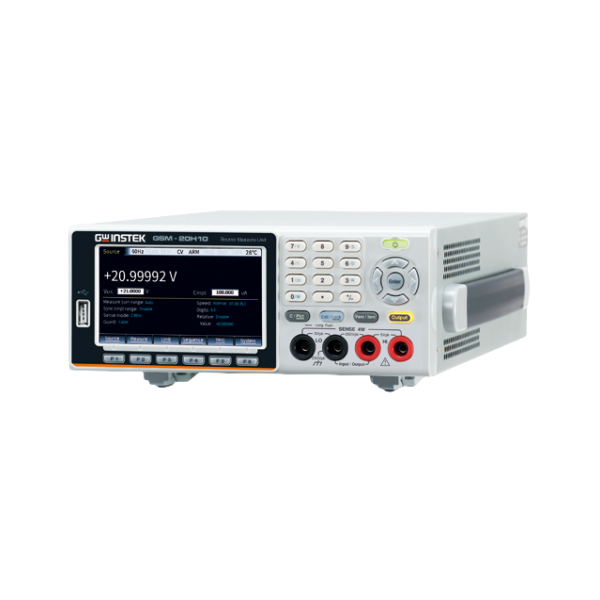

固纬GSM-20H10 数字源表
<
>
型 号：GSM-20H10
名 称：固纬GSM-20H10 数字源表
品 牌：固玮(GWINSTEK)
分 类：源和电源 > 源/测量单元
描 述：
GSM-20H10提供±210V / ±1.05A / 22W的四象限操作。在第一象限和第三象限，它们作为电源运行，为负载供电。在第二和第四象限，它们作为负载使用，在内部耗散功率。而电压值、电流值和电阻值可以在电源或负载操作期间进行量测，其准确度高达0.012%并且分辨率可达1µV/10pA/10µΩ。
采样的速度上，GSM-20H10支持最高50k点/每秒的采样速度，可更精准地针对待测物的特性进行分析。透过4.3寸的大尺寸屏幕，更可以将所有的量测设定、参数与结果都完整的显示在屏幕上。支持SDM (Source Delay Measure)功能，可设定信号产生变化时，延后进行采样，避免稳定前的信号被撷取进去造成误判。内建四种程序输出模式(Linear, Log, SRC-MEM, Custom)，最多可支持2500个点的程序变化输出。
在设备保护上，GSM-20H10提供了OVP/OTP保护模式；在OVP的设计上，使用者可自定义OVP的范围，而OTP的保护则可有效防止在测试过程中因温度偏移造成的错误。在接口部分，本产品支持标准的SCPI指令，提供RS-232 , USBTMC , LAN, GPIB (选配)等接口，满足用户不同的接口需求。
产品规格
| 型号 | 规格 |
| GSM-20H10 | ±210V，±1.05A，功率22W |
| GSM-20H10（GPIB） | ±210V，±1.05A，功率22W，GPIB |
主要特点
- 最大输出 ±210V / ±1.05A / 22W
- 4.3” TFT LCD，数字键盘
- 四象限工作
- I/V 曲线、I/t 曲线、V/t 曲线
- 电压源、电流源、数字电表功能
- 0.012% 基本测量精度，6½ 数字电表测试，1μV / 10pA / 10μΩ 分辨率
- 内置 4 种序列输出模式（Stair、Log、SRC-MEM、Custom），最多 2500 点
- SDM（Source Delay Measure）
- 2 / 4 / 6 线电阻测试远程 V-source 和 Measure Sensing
- 内置 Pass/Fail 功能

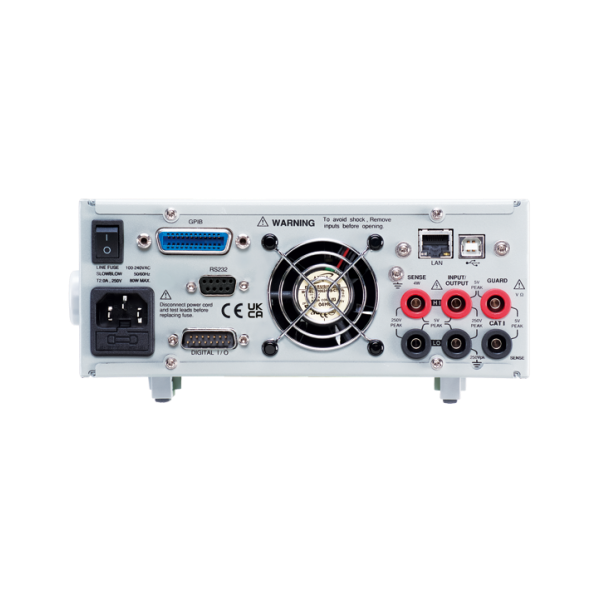

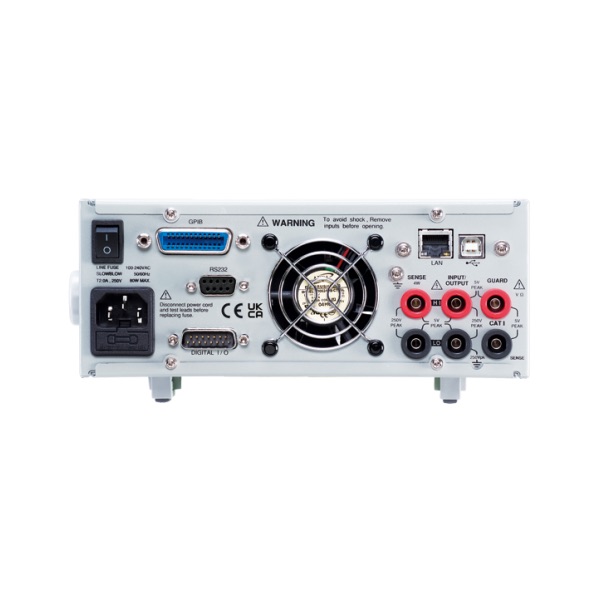

- 接口：RS-232C，USBTMC，LAN，GPIB（选配）
