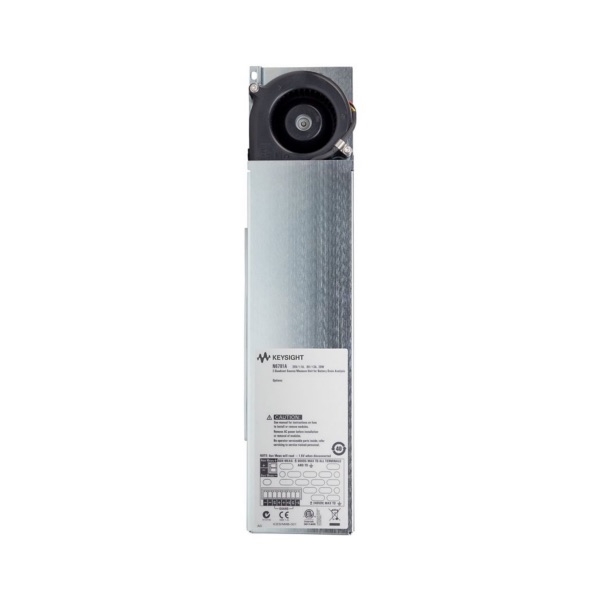

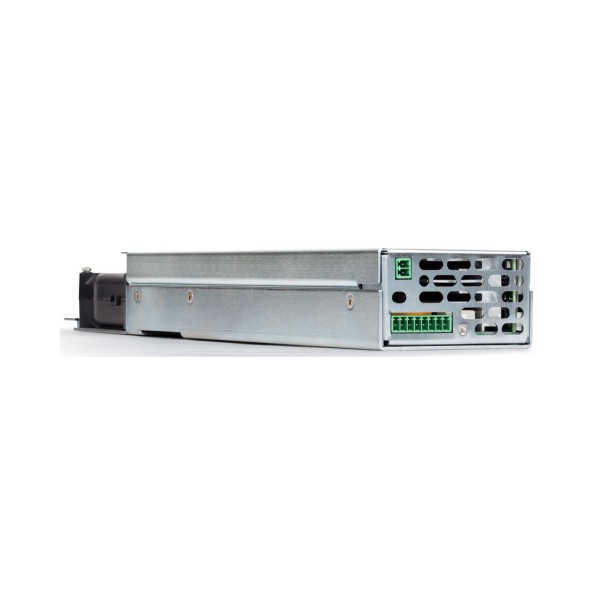

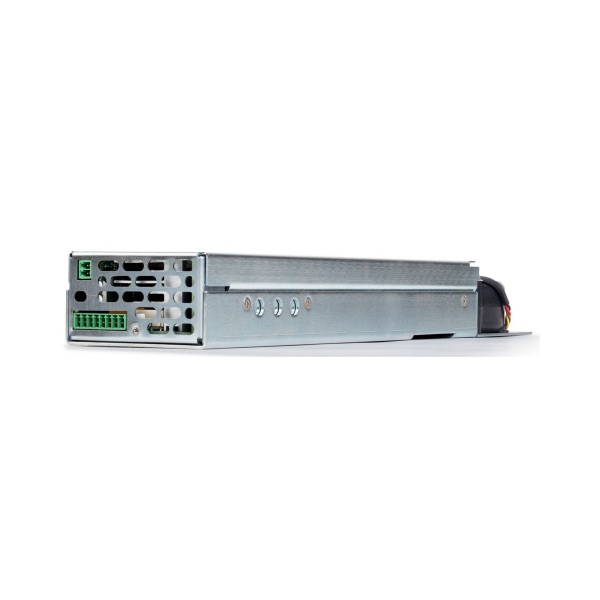

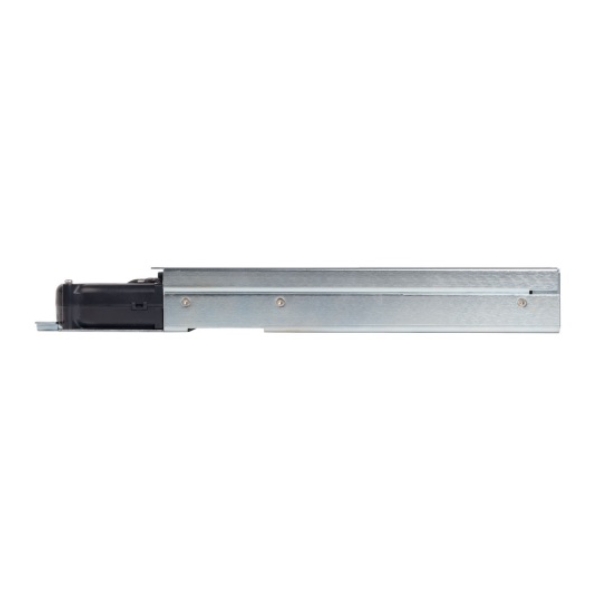

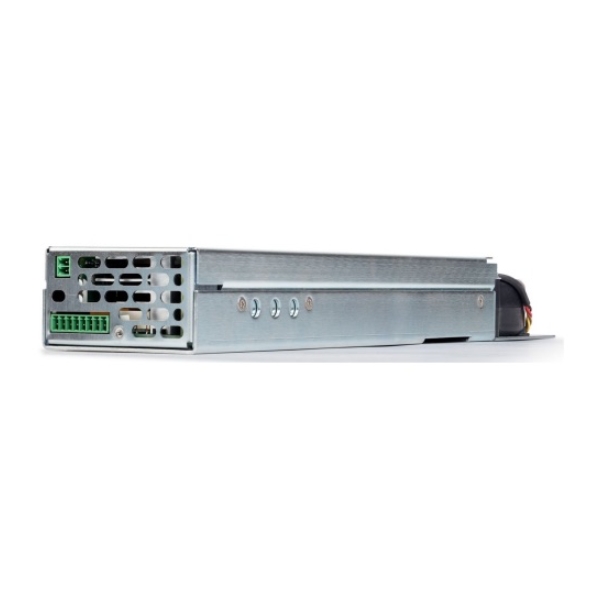

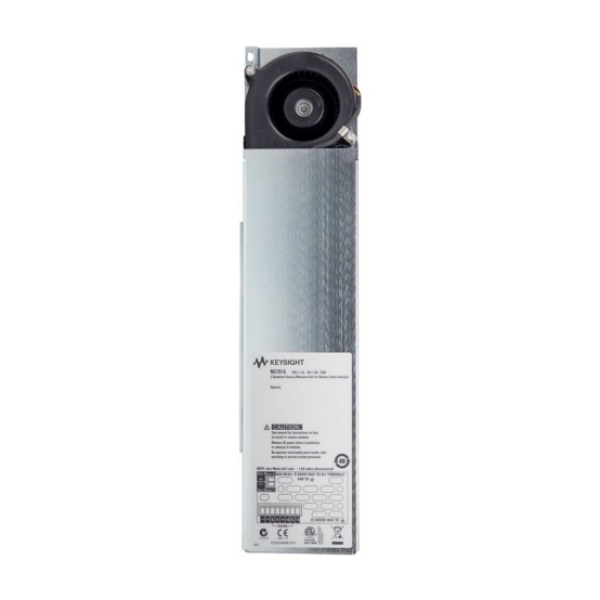

Keysight N6781A 2象限源表模块(用于电池耗电分析)，20V
<
>
型 号：N6781A
名 称：Keysight N6781A 2象限源表模块(用于电池耗电分析)，20V
品 牌：是德(Keysight)
分 类：源和电源 > 电源模块
描 述：
用于电池功耗分析的2象限源表模块，20V，±1A 或 6V，±3A，20W
产品概述
Keysight N6781A 是专为执行电池功耗分析任务而设计的源表模块（SMU）。 无论被测器件（DUT）是电子书阅读器、MP3 播放器、手机还是心脏起搏器，N6781A 的无缝量程、可编程输出电阻和辅助 DVM 等先进功能都能够为电池功耗分析更准确的测量结果。 如果搭配 14585A 控制与分析软件一起使用，N6781A 会变成一个功能更强大的电池功耗分析解决方案，对您的测量结果实施更深入的分析。
主要特点
- 额定输出：
- 电压：高达 20 V
- 电流：高达 ±3 A
- 功率：20 W
- 编程准确度（23 °C ± 5 °C，经过 30 分钟预热；适用于从最小值到最大值的程序）：
- 电压（20 V 量程）：0.025% + 1.8 mV
- 电压（6 V 量程）：0.025% + 600 µV
- 电流（3 A 和 1 A 量程）：0.04% + 300 µA
- 电流（300 mA 量程）：0.03% + 150 µA
- 瞬态响应：
- 在电流瞬变为 0.15 A/µs 时，压降 < 30 mV
- 测量准确度（23 °C ± 5 °C）：
- 电压（20 V 量程）：0.025% + 1.2 mV（支持无缝量程功能）
- 电流（3 A 量程）：0.03% + 250 µA（支持无缝量程功能）
- 电流（100 mA 量程）：0.025% + 10 µA（支持无缝量程功能）
- 电流（10 µA 量程）：0.025% + 8 nA
