致远ZCP30 电流探头
ZCP30 电流探头主要是用于测量交直流的高频电流探头。这款产品测量的电流的带宽高，可以测量直流，最高的测量带宽为 50MHz，上升时间可以到达 7ns。这款探头的量程有30A 和 5A 两个量程，电流传输比分别为 0.1V/A 和 1V/A，最小可以测量到 1mA 的电流，测量精度最高可以达到 1%，具有体积轻巧、高颜值、操作方便、BNC 输出可以匹配任何厂家的示波器等特点。主要用于测量马达、开关电源、逆变器、控制器、传感器、磁盘驱动器、LCD 显示器、电子镇流器、放大器的瞬时电流等。为了简化名称，已将 ZCP0030-50 更改为 ZCP30，其参数与 ZCP0030-50 相同。
电气参数
|
型号 |
ZCP30 |
|
|
带宽（-3dB） |
DC-50MHz（如图1） |
|
|
上升时间 |
7ns 或者更少 |
|
|
最大连续电流 |

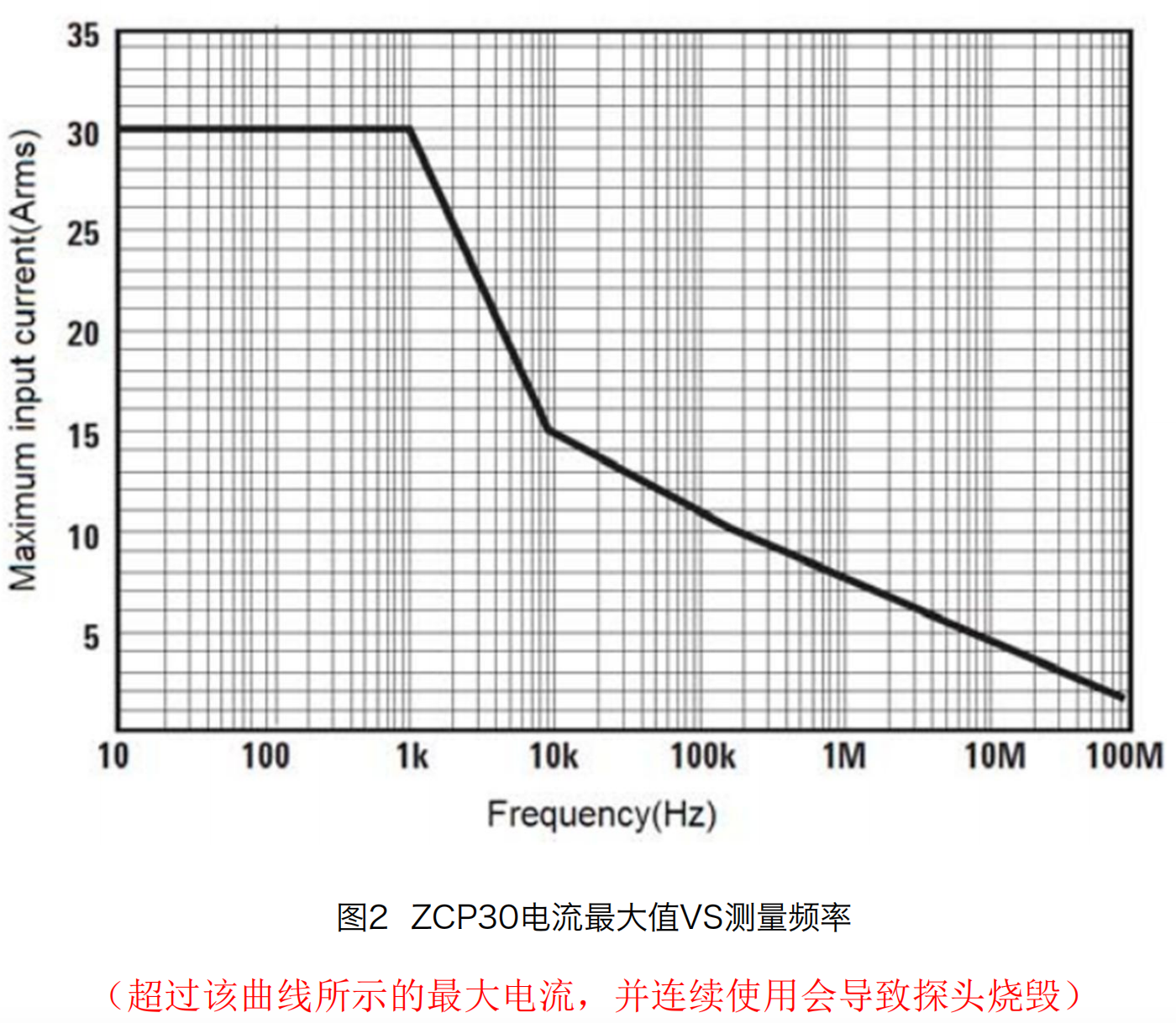

30Arms (随频率上升而下降，如图2) |
|
|
峰值电流 |
50A (最大测量电流值：1.30A 的直流或交流有效值；2.非持续性的峰值电流，最大测量50A) |
|
|
量程 |
5A |
|
|
30A |
||
|
过流报警值 |
5A |
≥5A |
|
30A |
≥30A |
|
|
电流传输比 |
5A |
1V/A |
|
30A |
0.1V/A |
|
|
分辨率 |
5A |
1mA |
|
30A |
10mA |
|
|
精度 (DC，45-66Hz，最大连续电流) |
5A |
±1%±1mA |
|
30A |
±1%±10mA |
|
|
输入阻抗 |
如图3 |
|
|
供电方式 |
DC 12V/1.5A |
|
|
温度 |
操作温度：10℃~+40℃ 存储温度：-20℃~+70℃ |
|
|
湿度 |
≤60%相对湿度 |
|
|
海拔高度 |
操作2000 米以下 |
|
|
测量类别 |
300V CAT I |
|
|
污染等级 |
Pollution Degree 2 |
|
|
符合标准 |
安全规范 |
IEC/EN 61010-1:2010 IEC/EN 61010-2-032:2019 |
|
电磁兼容性 |
IEC/EN 61326-1:2020 IEC/EN 61326-2-1:2020 |
|
