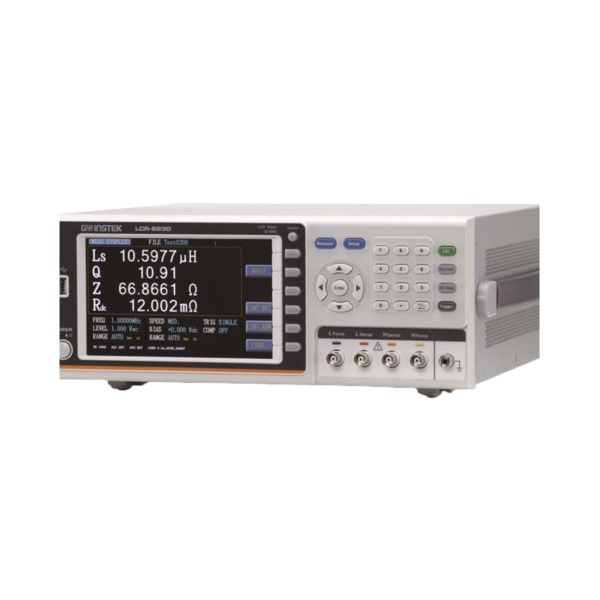

固纬LCR-8200/8200A系列 数字电桥
固纬推出了新型高频 LCR 测试仪—— LCR-8200(A)系列，包括LCR-8200A和 LCR-8200 两个系列，共有十个型号，测试频率可达 30MHz。此系列采用 7”彩色显示屏，有着高测量精度(0.08%)的特点。测量结果可以根据所选择的测量模式以数字或图形方式呈现，使用户能够最佳地了解 DUT的特性。同时，USB 设备 /RS-232C/Handler和 GPIB 等全部标配接口允许用户通过最熟悉的接口控制仪器，而无需担心额外的硬件投资成本。
快速选型
|
型号 |
测试频率 |
基本精度 |
图表功能 |
等效电路模型分析 |
标配接口 |
|
LCR-8230 |
10Hz-30MHz |
±0.08% |
YES |
NO |
USB / RS-232 / LAN / GPIB |
|
LCR-8220 |
10Hz-20MHz |
±0.08% |
YES |
NO |
USB / RS-232 / LAN / GPIB |
|
LCR-8210 |
10Hz-10MHz |
±0.08% |
YES |
NO |
USB / RS-232 / LAN / GPIB |
|
LCR-8205 |
10Hz-5MHz |
±0.08% |
YES |
NO |
USB / RS-232 / LAN / GPIB |
|
LCR-8201 |
10Hz-1MHz |
±0.08% |
YES |
NO |
USB / RS-232 / LAN / GPIB |
|
LCR-8205A |
10Hz-5MHz |
±0.08% |
YES |
YES |
USB / RS-232 / LAN / GPIB |
|
LCR-8210A |
10Hz-10MHz |
±0.08% |
YES |
YES |
USB / RS-232 / LAN / GPIB |
|
LCR-8220A |
10Hz-20MHz |
±0.08% |
YES |
YES |
USB / RS-232 / LAN / GPIB |
|
LCR-8230A |
10Hz-30MHz |
±0.08% |
YES |
YES |
USB / RS-232 / LAN / GPIB |
|
LCR-8250A |
10Hz-50MHz |
±0.08% |
YES |
YES |
USB / RS-232 / LAN / GPIB |
产品特点
- 7" (840x480) 彩色 LCD 显示屏
- 5 个型号（10Hz~1MHz / 5MHz / 10MHz / 20MHz / 30MHz / 50MHz）
- 信号源：10mV ~ 2V / 100μA ~ 20mA
- 基本准确度：0.08%
- 最快测试速度：2.5ms
- 输出阻抗：25Ω/100Ω
- 提供 DCR 量测及内部直流偏压（±12Vdc）
- 仪表模式、多步列表模式、扫描模式
- 提供 Auto Level Control 功能 (ALC)
- 电表模式下可显示四个感应参数；Rdc 和 AC 参数同时测量
- 存储器中可存储 48 组多步列表程序，每个程序中可安排 15 个测试步骤
- 超低功耗（< 65VA），无风扇和零噪音
- 标配接口：RS-232，GPIB，USB，LAN，Handler，USB Host
